सिंगल कन्वलूटेड टाइप एयर बेलो फीनिक्स 1B04 कस्टमाइज़ रबर एयर स्प्रिंग फ्लैंज रिंग के साथ

उत्पाद विवरण:

उत्पत्ति के प्लेस:	गुआंग्डोंग, चीन
ब्रांड नाम:	GUOMAT
प्रमाणन:	ISO/TS16949:2009
मॉडल संख्या:	1H4060

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	6पीसी
मूल्य:	US$49.9-59.9/PC
पैकेजिंग विवरण:	मजबूत कार्टन बॉक्स या ग्राहकों की आवश्यकता के अनुसार
प्रसव के समय:	2-8 कार्य दिवस
भुगतान शर्तें:	डी/ए, एल/सी, डी/पी, टी/टी
आपूर्ति की क्षमता:	1000 पीसी/सप्ताह

संपर्क करें

विस्तृत उत्पाद विवरण

भाग:	एयर स्प्रिंग	तापमान की रेंज:	-40°C से 70°C
पत्तन:	हुआंगपु, चीन	बफर ब्लॉक:	बिना
समारोह:	आघात अवशोषण	वस्तु:	रबर एयर स्प्रिंग
उपयोग:	उपकरण के लिए	प्लेटें:	चकित
प्रमुखता देना:	एकल घुमावदार रबर हवा स्प्रिंग , फीनिक्स 1B04 एयर बेलो फ्लैंज रिंग , कस्टमाइज़ रबर एयर स्प्रिंग

सिंगल कन्वल्यूटेड एयर बेलो फीनिक्स 1B04 — फ्लैंज रिंग के साथ कस्टम रबर एयर स्प्रिंग

GUOMAT 1H4060 एक सिंगल कन्वल्यूटेड फ्लैंज एयर स्प्रिंग है जिसे फीनिक्स 1B04 रबर बेलो के लिए डायरेक्ट रेफरेंस रिप्लेसमेंट के रूप में इंजीनियर किया गया है। टिकाऊ रबर निर्माण और एकीकृत फ्लैंज रिंग की विशेषता वाला यह एयर स्प्रिंग औद्योगिक सस्पेंशन और एक्चुएशन अनुप्रयोगों के लिए विश्वसनीय लोड सपोर्ट, कंपन अलगाव और लंबी सेवा जीवन प्रदान करता है।

उत्पाद विनिर्देश

प्रकार	फ्लैंज एयर स्प्रिंग
ब्रांड	गुओमाट
मॉडल संख्या	1H4060
सामग्री	रबर
वारंटी	1 वर्ष
संदर्भ रबर कोड	फीनिक्स 1B04

तकनीकी डेटा

थ्रेडेड छेद	4 × M8
थ्रेडेड छेदों के बीच केंद्र-से-केंद्र दूरी	97.5 मिमी
फ्लैंज व्यास	115 मिमी
प्राकृतिक बाहरी व्यास	129.5 मिमी
फ्लैंज मोटाई	15 मिमी
प्राकृतिक ऊंचाई	80 मिमी

प्रदर्शन विशेषताएँ

छीलने की ताकत की आवश्यकता: ≥ 25 kgf
बेंच-टेस्ट सेवा जीवन: 3 मिलियन से अधिक चक्र
एयरटाइटनेस: 24 घंटे में दबाव ड्रॉप 0.02 MPa से कम है
आंतरिक बर्स्ट दबाव: 2.0 MPa से कम नहीं

फीनिक्स 1B04 एयर स्प्रिंग (रबर बेलो)

अधिकतम लोडिंग क्षमता	6.0 kN
अधिकतम लिफ्टिंग दबाव	8.0 बार
अधिकतम व्यास	142 मिमी
आवश्यक स्थान	170 मिमी
अधिकतम ऊंचाई	110 मिमी
न्यूनतम ऊंचाई	50 मिमी
वजन	0.24 किग्रा

स्थैतिक ऊंचाई 75 मिमी — लोड और स्प्रिंग रेट डेटा

दबाव (बार)	बल (kN)	स्प्रिंग रेट (N/cm)	प्राकृतिक आवृत्ति (Hz)
1	0.9	405	3.27
3	2.5	922	3.04
5	4	1377	2.93
7	6	1719	2.65

फीनिक्स SP1B04 एयर स्प्रिंग (कवर प्लेट के साथ)

थ्रेडेड छेद	M8
गैस छेद	G1/4
थ्रेडेड छेदों के बीच केंद्र-से-केंद्र दूरी	22 मिमी
कवर प्लेट व्यास	92 मिमी
बाहरी व्यास	136 मिमी
ऊंचाई	75 मिमी
अधिकतम बाहरी व्यास	142 मिमी

पैकेजिंग और डिलीवरी

पैकेजिंग: व्यक्तिगत सुरक्षात्मक पैकेजिंग और निर्यात कार्टन।
शिपिंग विधियाँ: डीएचएल, फेडेक्स, यूपीएस, हवाई माल ढुलाई, या समुद्री माल ढुलाई।
उपलब्धता: पूछताछ पर स्टॉक और उत्पादन लीड समय की पुष्टि की जाती है।
कस्टम आवश्यकताएँ: अनुरोध पर अनुकूलित पैकेजिंग और उत्पाद पहचान उपलब्ध है।

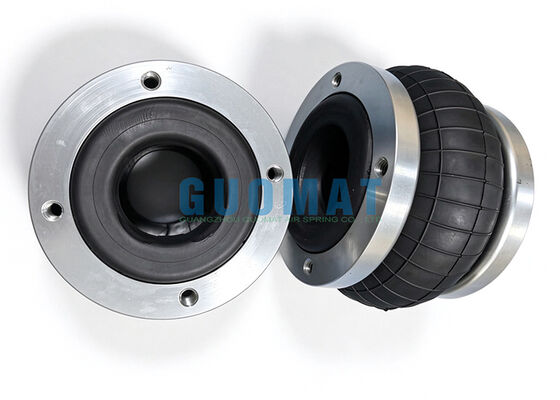

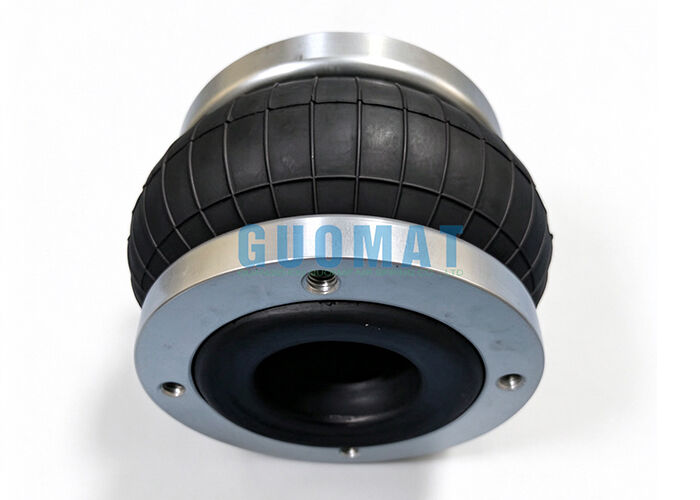

उत्पाद छवियाँ
