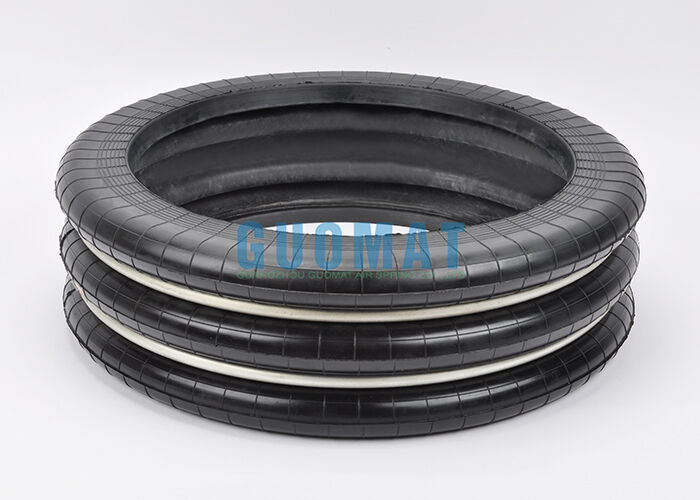

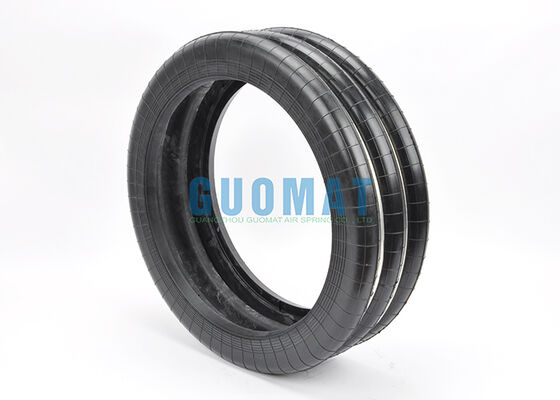

एस-500-3आर ट्रिपल कन्वल्यूटेड एयर स्प्रिंग योकोहामा वाइब्रेशन आइसोलेटर स्टील वेस्ट रिंग के साथ

उत्पाद विवरण:

उत्पत्ति के प्लेस:	गुआंग्डोंग, चीन
ब्रांड नाम:	GUOMAT
प्रमाणन:	ISO/TS16949:2009
मॉडल संख्या:	एफ-500-3

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	6पीसी
मूल्य:	विनिमय योग्य
पैकेजिंग विवरण:	मजबूत कार्टन बॉक्स या ग्राहकों की आवश्यकता के अनुसार
प्रसव के समय:	2-8 कार्य दिवस
भुगतान शर्तें:	एल/सी,डी/ए,डी/पी,टी/टी
आपूर्ति की क्षमता:	1000 पीसी/सप्ताह

संपर्क करें

विस्तृत उत्पाद विवरण

शॉक अवशोषक प्रकार:	गैस से भरे	OEM:	स्वीकार्य
पैकेट:	मजबूत डिब्बों	वस्तु:	रबर एयर स्प्रिंग
तापमान की रेंज:	-40℃+70℃	धौंकनी प्रकार:	ट्रिपल उलझा हुआ
कारखाने की वारंटी:	12 महीने	रंग:	काला
प्रमुखता देना:	योकोहामा ट्रिपल कन्वल्यूटेड एयर स्प्रिंग , स्टील रिंग के साथ रबर एयर स्प्रिंग , वाइब्रेशन आइसोलेटर एयर स्प्रिंग

S-500-3R ट्रिपल घुमावदार एयर स्प्रिंग योकोहामा कंपन पृथक स्टील कमर अंगूठी के साथ

उत्पाद का अवलोकन

GUOMAT NO.:एफ-500-3
प्रतिस्थापन संदर्भःयोकोहामा एस-500-3आर
प्रकारःत्रिगुट घुमावदार हवा वसंत
नाममात्र व्यास:500 मिमी
आवेदनःपंच प्रेस और स्टैम्पिंग उपकरण
सामग्रीःप्रबलित कपड़े के साथ उच्च गुणवत्ता वाले रबर
संरचना:स्टील कमर के छल्ले के साथ रबड़ ब्लो
कार्य:कंपन पृथक्करण, झटके अवशोषण, उठाने और उतारने
निम्नलिखित के लिए उपयुक्त:औद्योगिक मशीनरी और भारी कार्य अनुप्रयोग

तकनीकी विनिर्देश

पैरामीटर	मूल्य
डिजाइन ऊंचाई (मिमी)	160
अधिकतम ऊंचाई (मिमी)	270
मिन ऊँचाई (मिमी)	90
सामान्य अधिकतम यात्रा (मिमी)	±68
संपीड़न अधिकतम बाहरी व्यास (मिमी)	560
प्रभावी क्षेत्रफल (cm2)	1965
मात्रा (एल)	30.3
भार (KN)	96.3
गतिशील वसंत स्थिरता (n/mm)	1255
अधिकतम आंतरिक आवृत्ति (हर्ट्ज)	1.8
अधिकतम आंतरिक दबाव (एमपीए)	0.69
आंतरिक दबाव विफलता (एमपीए)	3.9-4.9

पंच प्रेस एयर बैग के लिए स्थापना गाइड

स्थापना क्षेत्र तैयार करें:पंच प्रेस को रोकें और मौजूदा प्रणाली से हवा के दबाव को पूरी तरह से मुक्त करें। पुराने वायु वसंत को हटाने से पहले मशीन को सुरक्षित रूप से समर्थन सुनिश्चित करें।
पुराने हवा वसंत निकालेंःहवा की आपूर्ति लाइन को डिस्कनेक्ट करें और माउंटिंग बोल्ट या फिक्सिंग घटकों को हटा दें। क्षति, गंदगी या विरूपण के लिए माउंटिंग सतहों की जांच करें।
नए हवा वसंत की जाँच करेंःपुष्टि करें कि GUOMAT F-500-3 आवश्यक आयामों और माउंट कॉन्फ़िगरेशन से मेल खाती है। रबर बफ़ल, स्टील कमर के छल्ले, हवा के इनलेट, और दृश्य क्षति के लिए माउंट घटकों की जांच करें।
हवा वसंत की स्थितिःहवा के वसंत को निर्धारित माउंटिंग सतहों के बीच ऊर्ध्वाधर रखें। सुनिश्चित करें कि धनुष केंद्र में हैं और इस्पात कमर की अंगूठी सही ढंग से तैनात है।
हवा की आपूर्ति कनेक्ट करेंःहवा की नली और हवा की नली को सुरक्षित रूप से कनेक्ट करें। अनुशंसित हवा के दबाव का उपयोग करें और सुनिश्चित करें कि कोई रिसाव नहीं है।
धीरे-धीरे फुलाएं:संपीड़ित हवा को धीरे-धीरे आपूर्ति करें और हवा के वसंत को अपनी कार्य स्थिति में विस्तार करने दें। अचानक inflation से बचें या निर्माता के अनुशंसित दबाव से अधिक।
संरेखण और रिक्त स्थान की जाँच करें:एक नियंत्रित परीक्षण चक्र के माध्यम से कम गति पर पंच प्रेस को संचालित करें। यह सत्यापित करें कि वायु वसंत केंद्र में रहता है और आसपास के घटकों के खिलाफ रगड़ता नहीं है।
अंतिम निरीक्षण:सामान्य संचालन में लौटने से पहले वायु दबाव, माउंटिंग बोल्ट, वायु रिसाव, मशीन आंदोलन और कंपन पृथक्करण प्रदर्शन की जांच करें।

स्थापना नोटःविशिष्ट पंच प्रेस डिजाइन और परिचालन स्थितियों के अनुसार सही कार्य ऊंचाई, वायु दबाव, भार क्षमता और माउंटिंग आयामों की पुष्टि करें।

GUOMAT F-500-3 क्यों चुनें?

GUOMAT एयर स्प्रिंग्स का निर्माण औद्योगिक अनुप्रयोगों में विश्वसनीय प्रदर्शन प्रदान करने के लिए प्रबलित रबर सामग्री और धातु घटकों का उपयोग करके किया जाता है।एफ-500-3 योकोहामा एस-500-3आर के लिए एक व्यावहारिक प्रतिस्थापन समाधान प्रदान करता है और मानक प्रतिस्थापन या अनुकूलित औद्योगिक आवश्यकताओं के लिए आपूर्ति किया जा सकता है.

हम आयामी और कनेक्शन विनिर्देशों सहित OEM, प्रतिस्थापन और कस्टम एयर स्प्रिंग आवश्यकताओं का समर्थन करते हैं।
