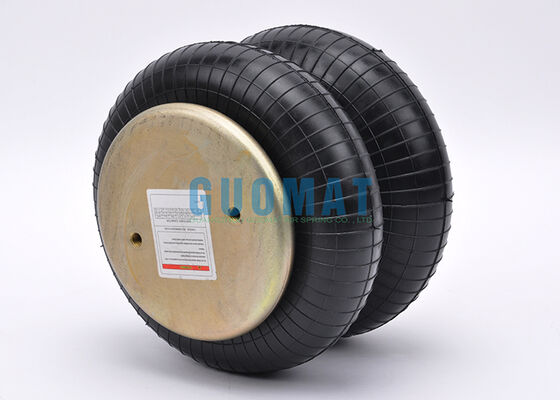

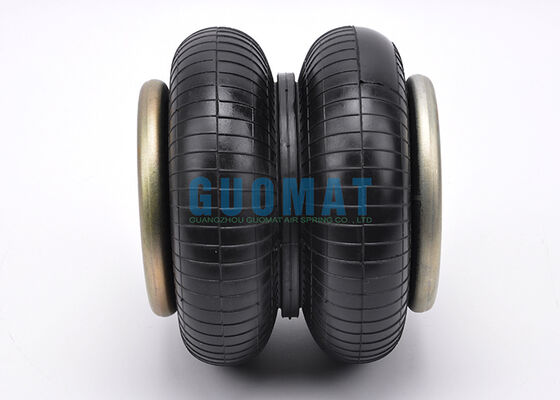

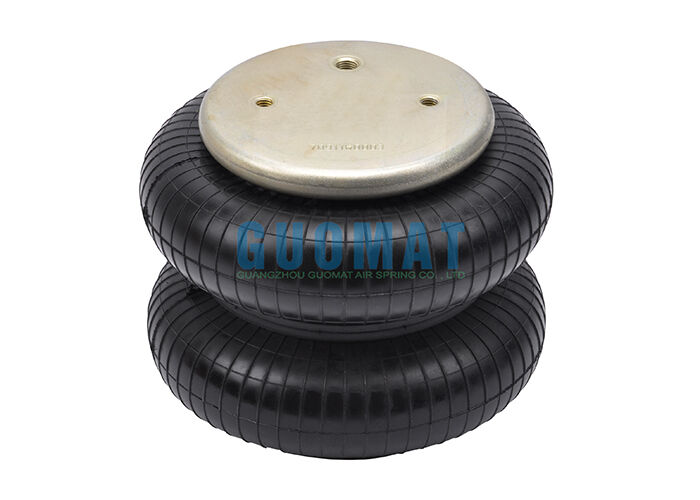

WBZ 400-E1 वेफोर्मा डबल कन्वल्यूटेड टाइप एयर बैग्स G3/4 एयर फिटिंग रबर एयर स्प्रिंग

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	GUOMAT
प्रमाणन:	ISO/TS16949:2009
मॉडल संख्या:	2ख6910

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	6पीसी
मूल्य:	US$59.9-69.9/PC
पैकेजिंग विवरण:	मजबूत कार्टन बॉक्स या ग्राहकों की आवश्यकता के अनुसार
प्रसव के समय:	3-7 कार्य दिवस
भुगतान शर्तें:	एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता:	1000 पीसी/सप्ताह

संपर्क करें

विस्तृत उत्पाद विवरण

प्रोडक्ट का नाम:	रबर हवा के धनुष	उद्देश्य:	बदलने/मरम्मत के लिए
वारंटी अवधि:	12 महीने	संयोग:	2
संरचना:	दोहरा वार्तालाप	पैकेट:	ब्राउन कार्टन बॉक्स
बंपर:	डब्ल्यू/ओ बंपर	प्रकार:	वायवीय निलंबन घटक
प्रमुखता देना:	वेफोर्मा डबल कन्वल्यूटेड एयर स्प्रिंग , G3/4 एयर फिटिंग रबर स्प्रिंग , WBZ 400-E1 एयर बैग्स

WBZ 400-E1 Weforma डबल घुमावदार प्रकार एयर बैग G3/4 एयर फिटिंग रबर एयर स्प्रिंग

औद्योगिक मशीनरी अनुप्रयोगों के लिए डिज़ाइन किया गया उच्च प्रदर्शन वाला रबर वायु स्प्रिंग, दोहरे घुमावदार निर्माण और G3/4 वायु फिटिंग के साथ।

उत्पाद विनिर्देश

प्रकार	रबर एयर स्प्रिंग
ब्रांड	GUOMAT
मॉडल नं.	2B6910
वारंटी	12 महीने
सामग्री	रबर और इस्पात
रंग	काला
आवेदन	औद्योगिक मशीन के लिए
अन्य नाम	औद्योगिक एयर स्प्रिंग बैग

संगत भाग संख्याएँ

WEFORMA WBZ400
WEFORMA WBZ 400
WEFORMA WBZ400-E1
WEFORMA WBZ 400-E1
WEFORMA WBZ400-E1 G3/4
WEFORMA WBZ 400-E1 G3/4

तकनीकी विनिर्देश

कवर प्लेट का व्यास	161 मिमी
ग्रिड वाला छेद	8M
घुमावदार छेदों के बीच मध्य दूरी	89 मिमी
हवा का छेद	G3/4
हवा के छेद और घुमावदार छेद के बीच मध्य दूरी	44.5 मिमी
अधिकतम ऊंचाई	275 मिमी
न्यूनतम ऊंचाई	75 मिमी
अधिकतम बाहरी व्यास	250 मिमी

न्यूनतम दबाव	0 बार
न्यूनतम ऊंचाई पर वापसी बल	≤200N
क्लैंप प्लेटों के साथ कुल वजन	3.0 किलो

वायवीय अनुप्रयोग - स्थैतिक विशेषता मान

ऊंचाई H (मिमी)	बल F ((kN) दबाव P (बार)							मात्रा (I)
ऊंचाई H (मिमी)	3	4	5	6	7	8		मात्रा (I)
230	4.1	5.6	7.2	8.8	10.1	12.0	5.8
200	5.7	7.7	9.6	11.6	13.5	15.6	5.3
170	7.2	9.4	11.7	14.2	16.5	18.9	4.6
140	8.4	10.9	13.7	16.4	19.0	21.5	3.9
110	9.4	12.4	15.4	18.3	21.3	24.1	3.0
80	10.3	13.4	16.9	19.7	23.0	25.8	2.1

हवा के वसंत की स्थापना गाइड

वायु वसंत की सुरक्षा, प्रदर्शन और सेवा जीवन सुनिश्चित करने के लिए उचित स्थापना आवश्यक है। चाहे औद्योगिक कंपन अलगाव, ट्रक निलंबन, बस निलंबन के लिए उपयोग किया जाता है,या मशीनरी अनुप्रयोग, उचित स्थापना से हवा के वसंत को सुचारू और विश्वसनीय रूप से काम करने में मदद मिलती है।

स्थापना के चरण

स्थापना से पहले हवा वसंत की जाँच करेंःस्थापना से पहले, वायु वसंत को किसी भी क्षति, दरार या विरूपण के लिए जांचें। पुष्टि करें कि वायु वसंत का मॉडल, आकार और माउंटिंग विनिर्देश उपकरण आवश्यकताओं के अनुरूप हैं।
पुराने वायु स्प्रिंग को हटा दें:पुराने हवा के वसंत को निकालने से पहले सिस्टम से सभी हवा के दबाव को मुक्त करें। आसपास के घटकों को नुकसान से बचने के लिए हवा के फिटिंग और माउंटिंग बोल्ट को सावधानीपूर्वक डिस्कनेक्ट करें।
नया एयर स्प्रिंग स्थापित करेंःनए एयर स्प्रिंग को सही स्थिति में रखें और सभी बोल्ट, फिटिंग और माउंटिंग हार्डवेयर को सुरक्षित रखें। सुनिश्चित करें कि एयर इनलेट और माउंटिंग छेद ठीक से संरेखित हैं।
हवा की आपूर्ति कनेक्ट करेंःहवा की नली को जोड़ें और जांचें कि सभी फिटिंग तंग और लीक मुक्त हैं। धीरे-धीरे हवा का दबाव बढ़ाएं और सुनिश्चित करें कि हवा वसंत समान रूप से फैलता है।
स्थापना के बाद परीक्षणःस्थापना के बाद, हवा के वसंत की ऊंचाई, दबाव और समग्र संचालन की जाँच करें। सुनिश्चित करें कि संचालन के दौरान कोई हवा रिसाव या असामान्य आंदोलन नहीं है।
