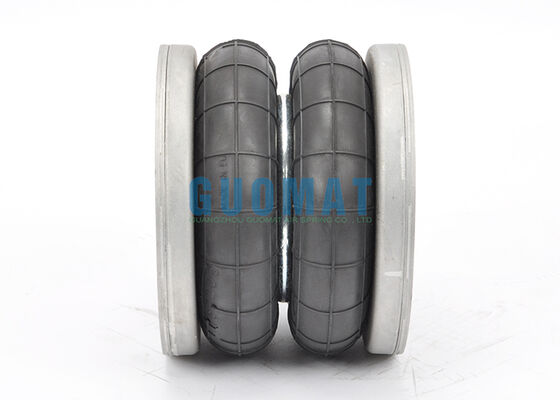

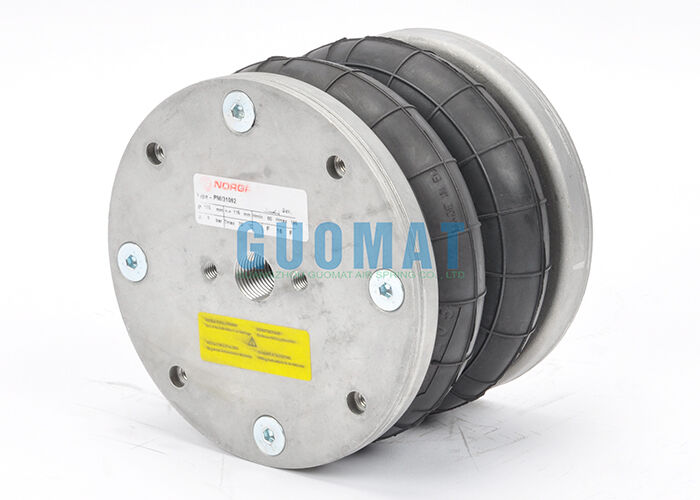

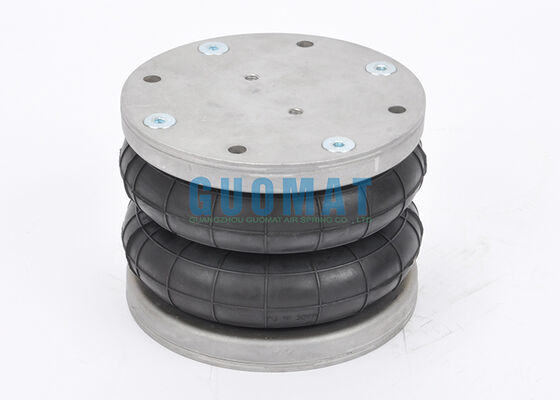

मूल Norgren एयर बेलो PM/31062 6" व्यास भारी शुल्क औद्योगिक एयर बैग कन्वेयर प्रणाली के लिए

उत्पाद विवरण:

उत्पत्ति के प्लेस:	गुआंग्डोंग, चीन
ब्रांड नाम:	NORGREN
प्रमाणन:	ISO/TS16949:2009
मॉडल संख्या:	पीएम/31062

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	6पीसी
मूल्य:	विनिमय योग्य
पैकेजिंग विवरण:	मजबूत कार्टन बॉक्स या ग्राहकों की आवश्यकता के अनुसार
प्रसव के समय:	2-8 कार्य दिवस
भुगतान शर्तें:	टी/टी, वेस्टर्न यूनियन, एल/सी
आपूर्ति की क्षमता:	1000 पीसी/सप्ताह

संपर्क करें

विस्तृत उत्पाद विवरण

उत्पाद वस्तु:	औद्योगिक एयर स्प्रिंग	गारंटी:	12 महीने
सामग्री:	रबड़ + एल्यूमिनियम	इंस्टालेशन:	प्रत्यक्ष स्थापना
रंग:	काला	भाग संख्या:	पीएम/31062
मध्यम:	संपीड़ित हवा	पोर्ट आकार:	जी 1/2
प्रमुखता देना:	Norgren हवा नीचे 6 इंच व्यास , कन्वेयर सिस्टम के लिए औद्योगिक वायु वसंत , वारंटी के साथ भारी शुल्क एयरबैग

मूल Norgren एयर बेलो PM/31062

6" व्यास भारी शुल्क औद्योगिक एयर बैग कन्वेयर सिस्टम के लिए

उत्पाद विनिर्देश

ब्रांडःनोरगरेन

मॉडल:PM/31062

नाममात्र व्यास:6"

मुख्य सामग्री:प्राकृतिक रबर

वारंटीः1 वर्ष

घुमावों की संख्याः2

कनेक्शन विधिःकवर प्लेट के साथ फ्लैंज कनेक्शन

रंगःकाला

पैकेजःमजबूत कार्डबोर्ड

तकनीकी विनिर्देश

कवर प्लेट विवरण

शीर्ष कवर प्लेटः व्यास 152.5 मिमी, 4 घुमावदार छेद (4 x M8), केंद्र बोल्ट दूरी 127 मिमी, वेंट विनिर्देश G1/2

नीचे कवर प्लेटः व्यास 152.5mm, 4 threaded छेद (4 x M8), केंद्र बोल्ट दूरी 127mm

अधिकतम बाहरी व्यासः 178 मिमी

अधिकतम ऊंचाईः 195 मिमी

न्यूनतम ऊंचाईः 80 मिमी

प्रदर्शन डेटा

बल और वसंत दर विशेषताएं

दबाव पी (बार)	3	4	5	6	7	8	Vol V ((I)
बल (भार) KN	2.6	3.5	4.5	5.5	6.5	7.6	2
स्प्रिंग रेट N/cm	675	855	1035	1215	1395	1570
प्राकृतिक आवृत्ति f0 Hz	2.5	2.4	2.4	2.3	2.3	2.3

ऊंचाई बनाम दबाव प्रदर्शन

दबाव पी (बार)	3	4	5	6	7	8	Vol V ((I)
ऊंचाई H 160 मिमी	2.6	3.5	4.5	5.5	6.5	7.6	2
ऊंचाई H 140 मिमी	3.3	4.5	5.6	6.8	8.1	9.3	1.7
ऊंचाई H 120 मिमी	3.9	5.2	6.6	8.0	9.4	10.8	1.5
ऊंचाई H 100 मिमी	4.6	6.2	7.8	9.4	11.1	12.8	1.2

नोरग्रेन मानक मॉडल

मॉडल	नाममात्र Ø (इंच) x घुमाव	अधिकतम स्ट्रोक (मिमी)	पोर्ट का आकार
PM/31021	2 3/4 "x 1	20	G1/4
PM/31022	2 3/4 "x 2	45	G1/4
PM/31023	2 3/4 "x 3	65	G1/4
PM/31041	4 1/2 "x 1	40	G3/8
PM/31042	4 1/2 "x 2	80	G3/8
PM/31061	6 "x 1	55	G1/2
PM/31062	6 "x 2	115	G1/2
PM/31081	8" x 1	95	G3/4
PM/31082	8 "x 2	185	G3/4
PM/31091	9 1/4 "x 1	105	G3/4
PM/31092	9 1/4 "x 2	230	G3/4
PM/31121	12 "x 1	105	G3/4
PM/31122	12 "x 2	215	G3/4
PM/31123	12 "x 3	315	G3/4
