FT 614-36 DS Contitech एयर सस्पेंशन स्प्रिंग 14 "1/2x3 Dunlop रबर बेलोस एयर बैग

FT 614-36 DS Contitech एयर सस्पेंशन स्प्रिंग 14 "1/2x3 Dunlop रबर बेलोस एयर बैग


उत्पाद का वर्णन

ब्रांडः GUOMAT

मॉडल संख्याः 2B14.5X3T

निम्नलिखित मॉडल की जगह ले सकता है

ContiTech भाग संख्याः FT614-36

ContiTech भाग संख्याः FT 614-36

ContiTech भाग संख्याः FT614-36 DS

ContiTech भाग संख्याः FT 614-36 DS

ContiTech भाग संख्याः FT614-36 DS G1/2

ContiTech भाग संख्याः FT 614-36 DS G1/2

ContiTech भाग संख्याः FT614-36 DS G1/2 M10

ContiTech भाग संख्याः FT 614-36 DS G1/2 M10

फायरस्टोन भाग संख्याः W01-R58-4065

फायरस्टोन भाग संख्याः W01 R58 4065

फायरस्टोन भाग संख्याः W01R584065

डनलॉप भाग संख्याः 14.5X1 / 14 1/2 X1

डनलॉप भाग संख्याः SP1558 / SP1558

Norgren भाग संख्याः M/31143 / M 31143 / M31143

2B14.5X3T GUOMAT एयर स्प्रिंग तकनीकी डेटा

अधिकतम बाहरी व्यासः 400 मिमी
अधिकतम ऊंचाईः 480 मिमी
न्यूनतम ऊंचाईः 100 मिमी
स्ट्रोकः 380 मिमी

हवा फिटिंगः G1/2
कवर व्यासः 310 मिमी
शीर्ष कवर के लिए थ्रेड किए गए छेदः 4XM10
शीर्ष कवर के लिए घुमावदार छेद के बीच केंद्र दूरीः 282.5 मिमी
नीचे के कवर के लिए थ्रेडेड छेदः 4XM10
नीचे के कवर के लिए घुमावदार छेद के बीच मध्य दूरीः 282.5 मिमी

बल F ((kN)

फ्लैंज प्रकार का वायु स्प्रिंग एक कंपन-दमन घटक है जो लोचदार समर्थन प्रदान करने के लिए संपीड़ित हवा का उपयोग करता है। इसका व्यापक रूप से परीक्षण चाट, सटीक उपकरणों, औद्योगिक उपकरणों,और अन्य क्षेत्र, समायोज्य वायु दबाव के माध्यम से स्थिर सदमे अवशोषण और कंपन अलगाव प्रदान करता है। नीचे इसकी मुख्य विशेषताएं और अनुप्रयोग हैंः

संरचनात्मक डिजाइन

इसमें एक रबर एयरबैग (कई तार परतों से सुदृढ़), ऊपरी और निचले फ्लैंग्स (धातु या मिश्रित) और वायुरोधी घटक होते हैं।फ्लैंज कनेक्शन आसान स्थापना और निर्धारण की सुविधा देता है.

अंदर की संपीड़ित हवा लोचदार माध्यम के रूप में कार्य करती है, जिसमें कठोरता और भार क्षमता को संशोधित करने के लिए समायोज्य दबाव होता है।

प्रदर्शन लाभ

उच्च-सटीक डिम्पिंगः वायु वसंत की समायोज्य कठोरता प्रभावी रूप से उच्च आवृत्ति कंपन (जैसे, परीक्षण चादरों से यांत्रिक कंपन) को अलग करती है, संवेदनशील उपकरण की रक्षा करती है।

भार अनुकूलन क्षमताः वायु दबाव समायोजन विभिन्न भारों को समायोजित करता है, उपकरण के स्तर को बनाए रखता है (उदाहरण के लिए, बदलते भार के तहत स्वचालित ऊंचाई मुआवजा) ।

लंबे जीवनकाल और संक्षारण प्रतिरोधः रबर सामग्री और सील डिजाइन धूल, तेल और प्रदूषकों के साथ कठोर औद्योगिक वातावरण के लिए उपयुक्त है।

समायोजन में लचीलापन

कुछ मॉडलों में गतिशील परिचालन स्थितियों (जैसे, भिन्न कंपन आवृत्तियों) के अनुकूल होने के लिए वास्तविक समय में दबाव समायोजन के लिए बाहरी वायु पंप या दबाव-स्थिर प्रणाली होती है।

परीक्षण सिट में विशिष्ट अनुप्रयोग
डम्पिंग आवश्यकताएंः परीक्षण सिट कण स्क्रीनिंग के दौरान उच्च आवृत्ति कंपन उत्पन्न करते हैं। फ्लैंज प्रकार के वायु स्प्रिंग्स कर सकते हैंः

फ्रेम में स्थानांतरित होने से कंपन को अलग करें, स्क्रीनिंग सटीकता में सुधार करें।

यांत्रिक थकान को कम करना, मोटर्स और जाली जालों के जीवनकाल को बढ़ाना।

स्थापना उदाहरण: आम तौर पर सीवे के आधार और समर्थन संरचना के बीच स्थापित, एक लचीला समर्थन प्रणाली बनाने के लिए फ्लैंज बोल्ट के माध्यम से सुरक्षित।

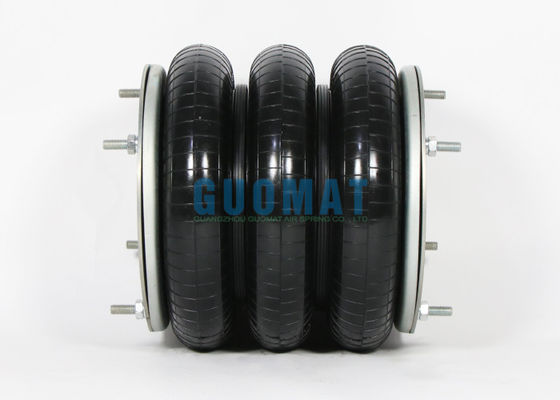

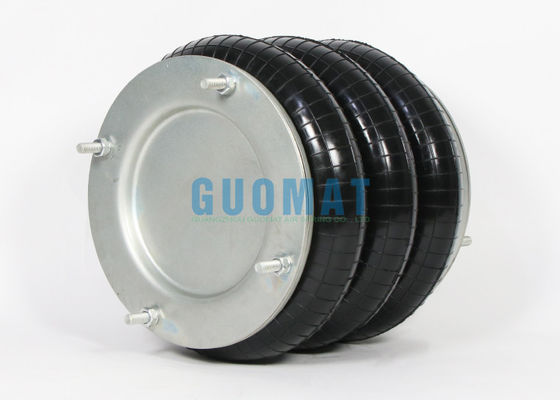

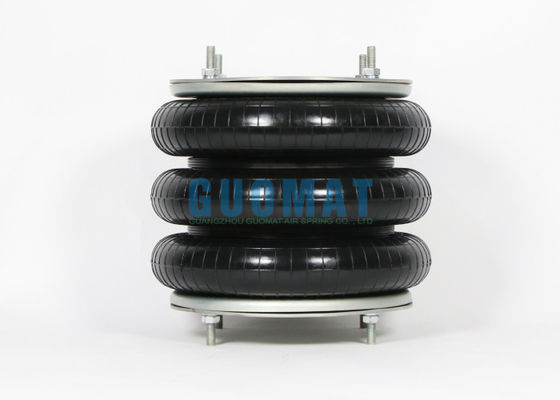

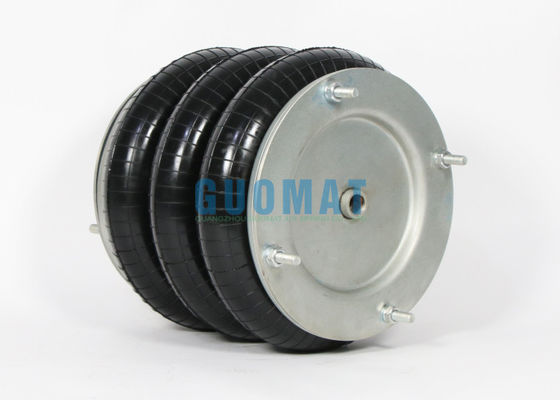

उत्पाद चित्र
