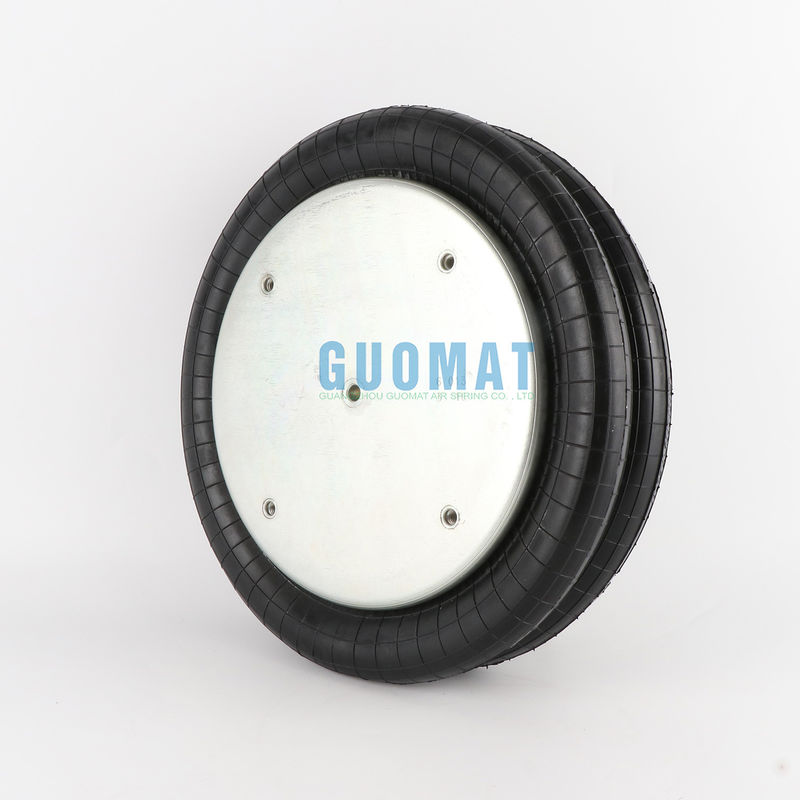

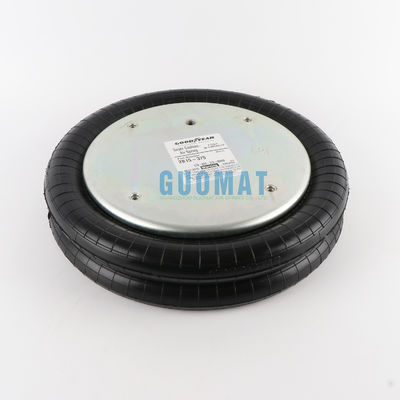

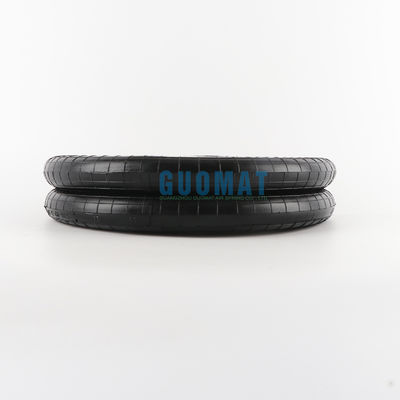

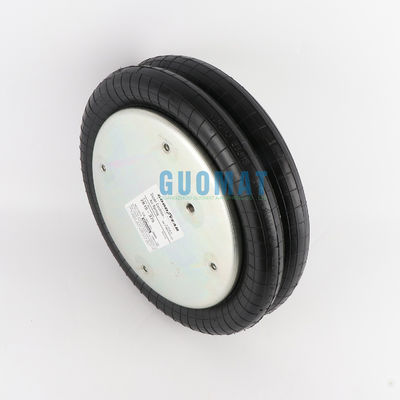

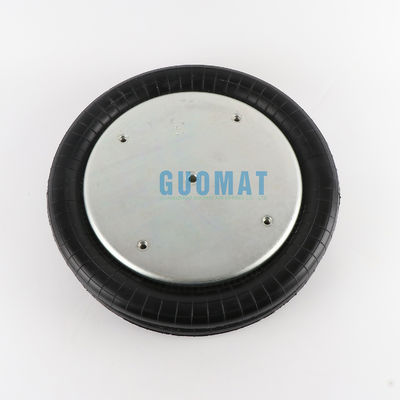

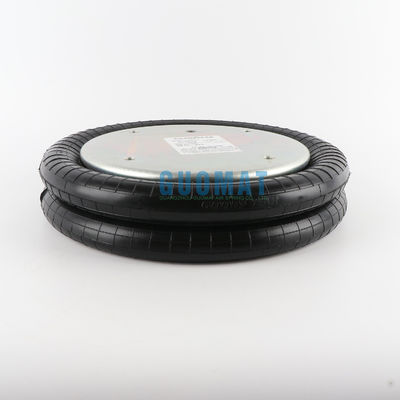

गैस से भरा हुआ महाद्वीपीय बेलो शैली FD 530-30 डबल घुमावदार वायु एक्ट्यूएटर

उत्पाद विवरण:

उत्पत्ति के प्लेस:	गुआंग्डोंग, चीन
ब्रांड नाम:	GUOMAT
प्रमाणन:	ISO/TS16949, ISO9001
मॉडल संख्या:	2B6800

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	5
मूल्य:	विनिमय योग्य
पैकेजिंग विवरण:	मजबूत गत्ते का डिब्बा बॉक्स या ग्राहकों की आवश्यकता के रूप में
प्रसव के समय:	5 से 8 कार्य दिवस
भुगतान शर्तें:	एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन
आपूर्ति की क्षमता:	1000 पीसी / सप्ताह

संपर्क करें

विस्तृत उत्पाद विवरण

मॉडल नं.:	2B6800	निर्माता:	गुओमैट
सामग्री:	प्राकृतिक रबर	नमूना:	उपलब्ध
वर्किंग स्ट्रोक:	273 मिमी	प्रकार:	डबल उलझा हुआ
जगह की जरुरत:	415 मिमी	से भेजा जाता है:	चीन में कोई बंदरगाह
प्रमुखता देना:	गैस से भरा महाद्वीपीय बेलो , दोहरी घुमावदार गैस से भरा महाद्वीपीय बेलो , FD 530-30 डबल घुमावदार हवा एक्ट्यूएटर

गैस से भरा हुआ महाद्वीपीय बेलो शैली FD 530-30 डबल घुमावदार वायु एक्ट्यूएटर

क्रॉस OEM नंबर

गुडयर पार्ट्स नंबरः 2बी14-468
गुडयर पार्ट्स नंबरः 2बी14 468
Goodyear पार्ट्स NO.: 2B14468
गुडयर पार्ट्स नं.:2B14-362
गुडयर पार्ट्स नंबरः2B14 362
गुडयर पार्ट्स नंबरः2B14362
गुडयर पार्ट्स नंबरः2बी14-450
गुडयर पार्ट्स नंबरः2B14 450
गुडयर पार्ट्स नंबरः2B14450
गुडयर पार्ट्स नंबरः2B15-375
गुडयर पार्ट्स नंबरः2B15 375
गुडयर पार्ट्स नंबरः2B15375

आग पत्थर हवा वसंत भागों NO.: W01-358-6800

आग पत्थर हवा स्प्रिंग पार्ट्स NO.:: W01 358 6800

आग पत्थर हवा वसंत भागों NO.:: W013586800

अग्नि पत्थर वायु स्प्रिंगः 21D-2

अग्नि पत्थर वायु स्प्रिंगः 21-2

अग्नि पत्थर वायु स्प्रिंगः 21 2

ContiTech पार्ट्स NO.:FD530-30 518 1/4 एनपीटी

ContiTech पार्ट्स NO.:FD530-30518 1/4 एनपीटी

उत्पाद की जानकारी

अखरोट/अंधा अखरोट
शीर्ष कवर प्लेट पेंच (नट) दांत	4 पीसी X 3/8-16UNC
शीर्ष कवर प्लेट के पेंच केंद्र की दूरी	159 मिमी
नीचे कवर प्लेट पेंच (नट) दांत	4 पीसी X 3/8-16UNC
निचले कवर प्लेट के पेंच केंद्र की दूरी	159 मिमी
गैस छेद / हवा का प्रवेश द्वार / वायु फिटिंग
गैस छेद/वायु प्रवेश द्वार	1/4एनपीटी
नट और हवा के प्रवेश द्वार के बीच केंद्र दूरी	79.5 मिमी
कवर प्लेट
शीर्ष कवर प्लेट व्यास (चौड़ाई)	287 मिमी
निचला कवर प्लेट व्यास (चौड़ाई)	287 मिमी
रबड़ के बेलो
रबर बेलो MAX व्यास	401 मिमी
संपीड़ित ऊंचाई	76.2 मिमी
अधिकतम ऊंचाई	351 मिमी
कामकाजी स्ट्रोक	254 मिमी

उत्पाद के तकनीकी डेटा

कंपन पृथक्करण - गतिशील विशेषताओं के मूल्य

दबाव पी [पीएसआई]	40	60	80	100	120
बल (भार) [पाउंड]	3740	5610	7480	9350	11220
स्प्रिंग रेट [पाउंड/इंच]	987	1388	1811	2165	2628
प्राकृतिक आवृत्ति [हर्ट्ज]	1.6	1.6	1.6	1.5	1.5

वायवीय अनुप्रयोग - स्थैतिक विशेषताओं के मूल्य

बल F [पाउंड]

दबाव p	[पीएसआई]	20	40	60	80	100	120
ऊंचाई H [in]	11	1660	3330	4990	6650	8320	9980
	9	2100	4210	6310	8410	10520	12620
	7	2440	4880	7320	9760	12200	14640
	5	2650	5310	7960	10620	13270	15920

हवा के चारों ओर पर्याप्त खाली होना चाहिए

धातु भागों की पूरी सतह का उपयोग बल सहन करने के लिए किया जाना है।
हवा के धनुषों को पार्श्व मार्गदर्शकों से लैस किया जाना चाहिए।
निकालने से पहले हवा के ब्लो को पूरी तरह से खाली कर दें।
यह सुनिश्चित करें कि बफ़ल हाइड्रोलिक तेल, स्नेहक, सॉल्वैंट्स, धातु के कट और वेल्डिंग की चिंगारियों के लगातार संपर्क में न हो।
यदि किसी आवेदन में हवा के बल को विशेष माध्यमों के अधीन किया जाता है, तो प्रेसिजन इंजीनियरिंग से अतिरिक्त जानकारी के लिए, माध्यम, तापमान और एकाग्रता को निर्दिष्ट करते हुए पूछें।
