| उत्पत्ति के प्लेस: | ग्वांगडोंग, चीन |
| ब्रांड नाम: | GUOMAT |
| प्रमाणन: | ISO/TS16949:2009 |
| मॉडल संख्या: | एफडी 120-17 |
| न्यूनतम आदेश मात्रा: | 6 पीसी |
|---|---|
| मूल्य: | $59.9-69.9/pc |
| पैकेजिंग विवरण: | मजबूत गत्ते का डिब्बा बॉक्स या ग्राहकों की जरूरत के रूप में |
| प्रसव के समय: | 2-8 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, एल/सी |
| आपूर्ति की क्षमता: | 1000PCS/सप्ताह |
| रबर सामग्री: | उच्च गुणवत्ता वाला रबर | निर्माता वारण्टी: | 1 साल |
|---|---|---|---|
| पैकिंग: | कार्टन / कार्टन | गैस होल: | जी 3/4 |
| वसंत प्रकार: | डबल जटिल | धौंकनी शैली: | औद्योगिक एयर स्प्रिंग |
| पेंच: | एम8 | न्यूनतम दबाव: | 0 बार |
| हाई लाइट: | रबर डबल कनवल्यूटेड एयर स्प्रिंग,एफडी 120-17 डबल कनवल्यूटेड एयर स्प्रिंग |
||
FD 120-17 CI एयर इनलेट G3 / 4 Contitech रबर डबल कन्फ्यूज्ड एयर स्प्रिंग
उत्पाद वर्णन
OEM भाग संख्या
कॉन्टिटेक :एफडी 120-17 सीआई
2682 030000
बॉश :822419042
डनलप (एफआर): एसओ 8201
फेस्टो : ईबी-215-155
| वर्किंग टेम्परेचर | -40°C बीआईएस +70°C |
| विफलता परीक्षण | 3 लाख |
| शीर्ष कवर प्लेट व्यास | 135 मिमी |
| निचला कवर प्लेट व्यास | 135 मिमी |
| गैस होल / एयर इनलेट | जी 3/4 |
| रबर धौंकनी प्राकृतिक व्यास | 189मिमी |
| संपीड़ित ऊंचाई | 79 मिमी |
| डिजाइन ऊंचाई | 178mm-203mm |
| शीर्ष कवर प्लेट पेंच (अखरोट) टूथ | 2XM8X1.25 |
| बॉटम कवर प्लेट स्क्रू (नट) टूथ | 2XM8X1.25 |
| शीर्ष कवर प्लेट की पेंच केंद्र दूरी | 70 मिमी |
| नीचे कवर प्लेट की पेंच केंद्र दूरी | 70 मिमी |
M8=25Nm
G3/4=50Nm
| न्यूनतम दबाव 0bar |
| न्यूनतम ऊंचाई पर वापसी बल ≤200N |
| क्लैंप्ड प्लेट्स के साथ कुल वजन 2.3kg |
कंपन अलगाव-गतिशील विशेषता मान
|
दबाव पी (बार) |
3 |
4 |
5 |
6 |
7 |
8 |
VoI.［I］ |
|
बल (भार) KN］ |
3.8 |
5.2 |
6.5 |
8.0 |
9.3 |
10.6 |
3.2 |
|
वसंत दर N/CM］ |
600 |
830 |
1060 |
1290 |
1520 |
1750 |
|
|
प्राकृतिक आवृत्ति HZ］ |
2.1 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
|
दबाव पी |
[छड़] |
3 |
4 |
5 |
6 |
7 |
8 |
VoI.［I］ |
|
ऊंचाई एच (मिमी) |
200 |
3.4 |
4.8 |
5.9 |
7.3 |
8.5 |
9.7 |
3.4 |
|
180 |
4.2 |
5.7 |
7.1 |
8.6 |
10.1 |
11.5 |
3.1 |
|
|
160 |
4.9 |
6.5 |
8.1 |
9.9 |
11.5 |
13.1 |
2.8 |
|
|
140 |
5.5 |
7.2 |
9.1 |
11.0 |
12.7 |
14.5 |
2.4 |
|
|
120 |
6.0 |
7.9 |
9.9 |
12.0 |
14.0 |
15.8 |
2.1 |
|
|
100 |
6.4 |
8.5 |
10.7 |
12.9 |
15.1 |
17.0 |
1.6 |
|
|
80 |
6.8 |
9.1 |
11.3 |
13.7 |
16.0 |
17.9 |
1.2 |
संचालन
उनके लचीले निर्माण के कारण पारंपरिक वायवीय सिलेंडरों की तुलना में वायु धौंकनी का बढ़ना कम महत्वपूर्ण होता है, जिसे सामान्य रूप से कठोर फिक्सिंग और मार्गदर्शन की आवश्यकता होती है और केवल अंत प्लेटों की धुरी स्थान प्रदान करते हैं जो 10 मिमी तक सेट हो सकते हैं।
जब प्रेशराइज्ड एयर बेलो लीज्ड रेजिस्टेंस की लाइन का पालन करेगा। तदनुसार एंगल्ड अनुप्रयोगों में बढ़ते ज्यामिति के साथ देखभाल की जानी चाहिए।
जब डिप्रेसुराइज्ड एयर बलो आश्चर्यजनक रूप से छोटे स्थानों में फिट हो जाएगा, विशेष रूप से क्लैंपिंग या अजीब आकार या बहुत भारी भार को स्थानांतरित करने के लिए उपयोगी है।
संचालन में यह अनुशंसा की जाती है कि इकाई को "नीचे से बाहर" या इसकी अधिकतम ऊंचाई प्राप्त करने की अनुमति नहीं है। इसे प्राप्त करने के लिए विभिन्न यांत्रिक उपकरणों को नियोजित किया जा सकता है।

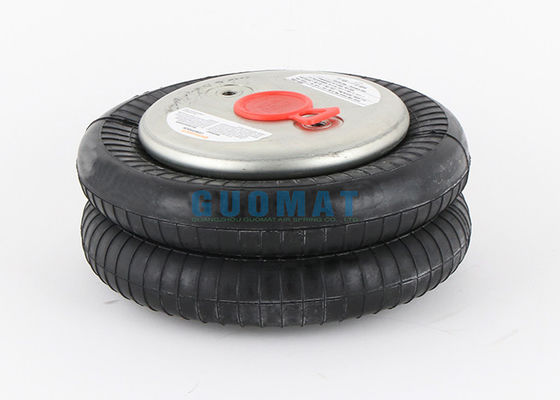

उत्पाद की तस्वीर
