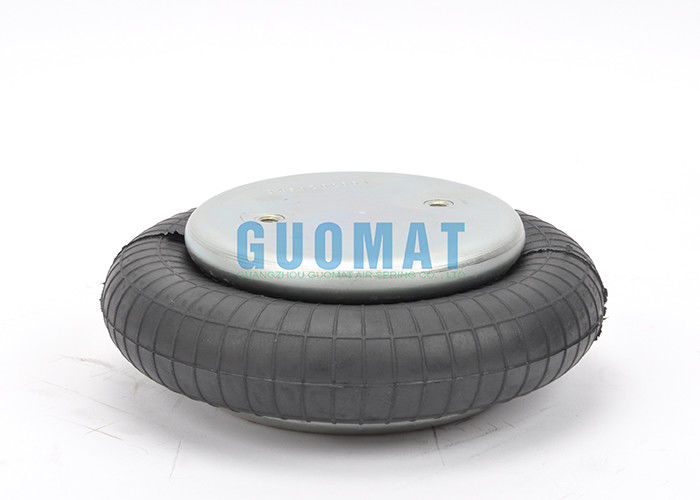

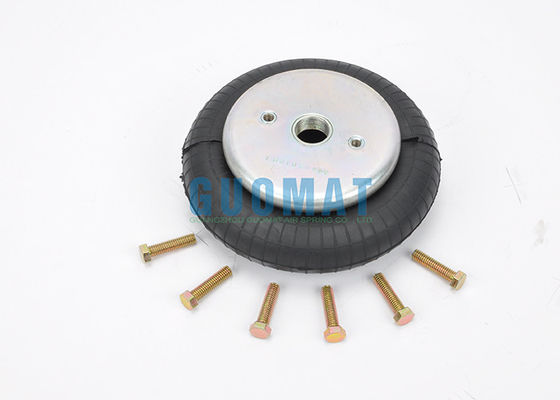

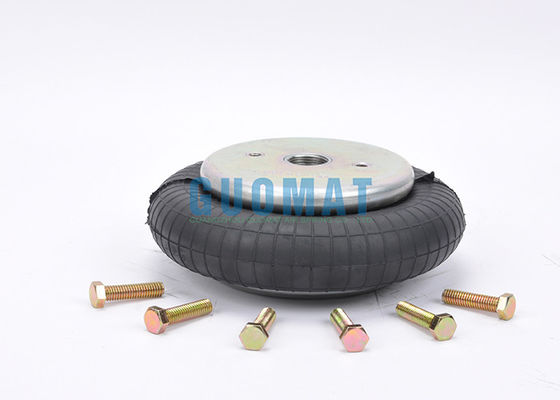

W01-M58-6165 औद्योगिक वायु स्प्रिंग ब्लाइंड नट स्टाइल 116 आइसोलेशन टेबल के लिए शोर कम करें

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	GUOMAT
प्रमाणन:	ISO/TS16949:2009
मॉडल संख्या:	1B1209

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	बातचीत योग्य
मूल्य:	विनिमय योग्य
पैकेजिंग विवरण:	मजबूत गत्ते का डिब्बा बॉक्स या ग्राहकों की जरूरत के रूप में
प्रसव के समय:	2-8 कार्य दिवस
भुगतान शर्तें:	टी / टी, वेस्टर्न यूनियन, पेपैल या दूसरों
आपूर्ति की क्षमता:	1000pcs/सप्ताह

संपर्क करें

विस्तृत उत्पाद विवरण

सामग्री:	रबर स्टील	फायरस्टोन:	W01-M58-6165
गारंटी:	12 महीने	वजन:	1.6 किग्रा
अन्य नाम:	औद्योगिक एयर एक्ट्यूएटर	दबाव की क्षमता:	0.2-0.8 एम पा
स्क्रू:	2X3 / 8-16UNC	वायु प्रवेश द्वार:	3/4
प्रमुखता देना:	सजाया हवा वसंत , हवा सहायक स्प्रिंग्स

W01-M58-6165 इंडस्ट्रियल एयर स्प्रिंग ब्लाइंड नट स्टाइल 116 आइसोलेशन टेबल के लिए शोर कम करें

उत्पाद वर्णन

तकनीकी डेटा

विधानसभा वजन:2.0 किग्रा
मिन।दबाव -0 साई
मिनट के लिए बल लौटें।ऊंचाई -<45LBF / 200N
कुल वजन - 4.4LB
मिन।डिजाइन ऊंचाई -1.97inch / 50MM
Inst.Space आवश्यक - 9.06inch / 230MM
मैक्स।आघात -3.34inch / 85MM

❶अखरोट / ब्लाइंड नट

शीर्ष कवर प्लेट पेंच (नट) दांत: 2 पीसी एक्सएम 8

शीर्ष कवर प्लेट की पेंच केंद्र दूरी: 70 मिमी

नीचे कवर प्लेट पेंच (अखरोट) दांत: 2 पीसी एक्सएम 8

नीचे कवर प्लेट की पेंच केंद्र दूरी: 70 मिमी

❷ गैस होल / एयर इनलेट / एयर फिटिंग

गैस होल / एयर इनलेट: जी 3/4

गैस होल और नट के बीच पेंच केंद्र की दूरी: 35 मिमी

❸ कवर प्लेट

शीर्ष कवर प्लेट व्यास: 135 मिमी

नीचे कवर प्लेट व्यास: 135 मिमी

❹रबर की बेल

रबर बेलोज़ मैक्स डायमीटर: 215 मिमी

रबर बेलोज़ प्राकृतिक व्यास: 200 मिमी

वर्किंग स्ट्रोक: MIN 50 मिमी से MAX 115 मिमी

अधिकतम ऊँचाई : 115 मिमी

न्यूनतम ऊंचाई: 50 मिमी

स्ट्रोक ऊंचाई: 65 मिमी

❺ बम्पर ब्लॉक / बफर ब्लॉक

बम्पर ब्लॉक के बिना

❻ गर्डल हूप / गर्डल रिंग

गर्डल हूप के साथ: गर्डल हूप का नं

GUOMAT: 1B1209

OEM मूल उपकरण निर्माता:

AIR INLET 3/4 एनपीटी:

फायरस्टोन: W01-M58-6165, W01M586165, W01 M58 6165

कॉन्टिटेक :: FS 120-9, FS120-9; FS1209

डनलप (FR): 8''x1 S08101

बॉश: 822419003

फेस्टो: EB-215-80

नॉरग्रेन: पीएम / 31081 (8x1)

वेफार्म: WBE 300-E1

एयरटेक: 140293

एयरटेक: 111003 / 1B-190FB:

मेगाटेक: 1S120-9 3/4 M8

AIR INLET 1/4 एनपीटी:

फायरस्टोन: W01-M58-6166

कोंटेकैट: एफएस 120-9

डनलप (FR): 8''x1 S08100

बॉश: 822419008

वेफार्म: WBE 300-E2

फायरस्टोन: W01-M58-6171; 116-1

PNEUMATIC आवेदन - स्टेटिक वर्णक्रमीय मूल्य

बल F [lbf]
दबाव पी [साई]	40	60	80	100	वॉल्यूम।वी [in.³]
H 4.50 in./114.3MM	728	1130	1570	1970	110
H 4.00 in./101.6MM	905	1400	1940	2390	100
एच। 3.50 in./88.9MM	1050	1610	2240	2740	90
H 3.00 in./76.2MM	1170	1770	2450	3020	75
एच। 2.50 in./63.5MM	1270	1900	2630	3260	57

कंपन अलगाव - डायनामिक वर्णक्रम

दबाव पी [साई]	40	60	80	100	120	वॉल्यूम।वी [in.³]
बल (भार) F [lbf]	801	1,240	1700	2,130	2530	110
स्प्रिंग दर c [lbf / in]	709	949	1,190	1,430	1670	110
प्राकृतिक आवृत्ति f0 [हर्ट्ज]	2.9	2.8	2.7	2.6	2.6	110
डिजाइन ऊंचाई एच: अनुशंसित 4.33 इंच, न्यूनतम 3.54 इंच
