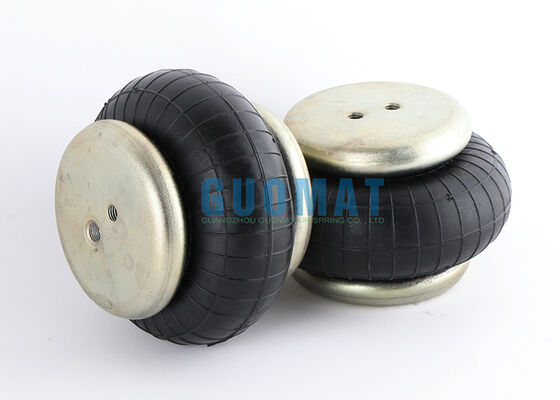

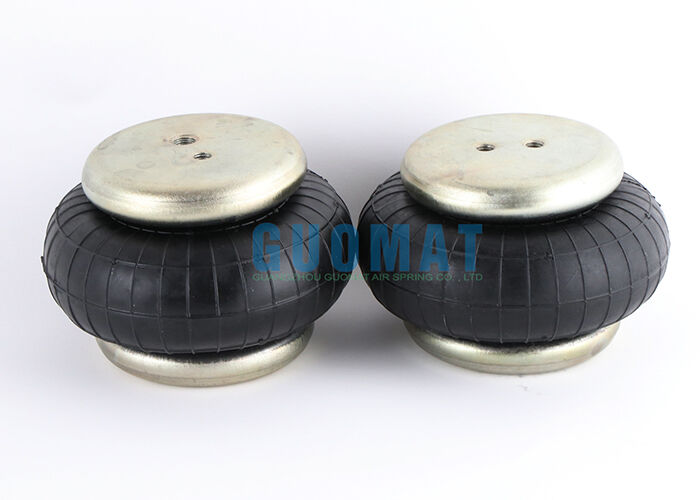

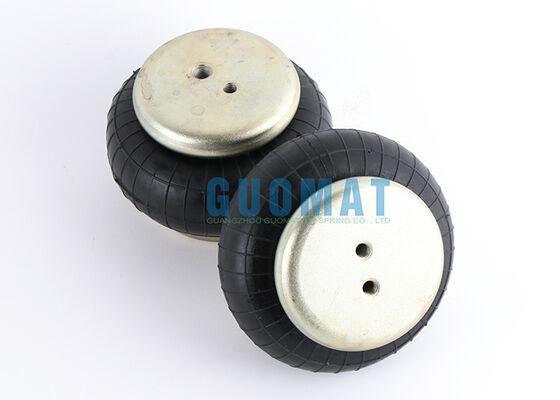

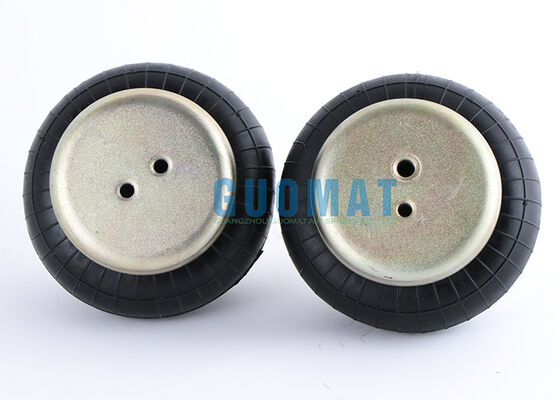

G1/8 एयर फिटिंग FS 40-6 Contitech एकल घुमावदार एयर स्प्रिंग 2681001000 औद्योगिक के लिए

उत्पाद विवरण:

उत्पत्ति के प्लेस:	गुआंग्डोंग, चीन
ब्रांड नाम:	GUOMAT
प्रमाणन:	ISO/TS16949:2009
मॉडल संख्या:	1B4060

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	6pcs
मूल्य:	$49.9-59.9/pc
पैकेजिंग विवरण:	मजबूत कार्टन बॉक्स या ग्राहकों की जरूरत के रूप में
प्रसव के समय:	2-8 काम के दिन
भुगतान शर्तें:	एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता:	1000PCS/सप्ताह

संपर्क करें

विस्तृत उत्पाद विवरण

नाम:	सिंगल कन्वोल्यूटेड एयर स्प्रिंग	शैली:	एकल जटिल शैली
सामग्री:	रबर और स्टील	गारंटी:	12 महीने
आवेदन:	औद्योगिक उपस्कर	संचालन:	गैस से भरे
रंग:	काला	OEM:	कॉन्टिटेक FS40-6
प्रमुखता देना:	G1/8 औद्योगिक हवा वसंत हवा फिटिंग , Contitech एकल घुमावदार हवा वसंत , एफएस 40-6 औद्योगिक वायु वसंत

G1/8 एयर फिटिंग FS 40-6 Contitech एकल घुमावदार एयर स्प्रिंग 2681001000 औद्योगिक के लिए

उत्पाद का विवरण

प्रकार	घुमावदार एयरबैग
ब्रांड	GUOMAT
मॉडल संख्या	1B4060
रंग	काला
आवेदन	उठाओ
वारंटी	12 महीने
भुगतान	टी/टी एल/सी वेस्टर्न यूनियन
पैकिंग	कार्टन बॉक्स
वितरण की तारीख	2-8 कार्यदिवस

क्रॉस-रेफरेंस पार्ट नंबर

Contitech एयर स्प्रिंग संख्याः FD40-6
Contitech एयर स्प्रिंग संख्याः FD 40-6
Contitech एयर स्प्रिंग नंबरः FD40-6 CI
Contitech एयर स्प्रिंग नंबरः FD 40-6 CI
Contitech एयर स्प्रिंग नंबरः 2681001000
फीनिक्स एयर स्प्रिंग नंबरः SP1B04
फीनिक्स एयर स्प्रिंग नंबरः SP 1B04
फीनिक्स एयर स्प्रिंग नंबरः SP 1B 04
Weforma एयर स्प्रिंग नंबरः WBE100-E1
Weforma एयर स्प्रिंग नंबरः WBE 100-E1

तकनीकी विनिर्देश

कार्य तापमान	-40°C से +70°C तक
विफलता परीक्षण	≥ 3 मिलियन
शीर्ष कवर प्लेट व्यास	90 मिमी
निचले कवर प्लेट का व्यास	90 मिमी
गैस छेद/वायु प्रवेश	G1/8
रबर बेलो MAX व्यास	145 मिमी
कामकाजी स्ट्रोक	अधिकतम 110 मिमी से न्यूनतम 50 मिमी
शीर्ष कवर प्लेट पेंच (नट) दांत	1XM8X1.25
नीचे कवर प्लेट पेंच (नट) दांत	2XM8X1.25
शीर्ष कवर प्लेट के पेंच केंद्र की दूरी	20 मिमी
निचले कवर प्लेट के पेंच केंद्र की दूरी	20 मिमी

प्रदर्शन डेटा

दबाव पी [बार]	3	4	5	6	7	8	खंड V [I]
बल (भार) [KN]	1.5	2.1	2.6	3.2	3.8	4.4	0.51
स्प्रिंग रेट [एन/सेमी]	790	965	1150	1325	1505	1685
प्राकृतिक आवृत्ति [हर्ट्ज]	3.6	3.4	3.3	3.2	3.1	3.1

दबाव पी [बार]	3	4	5	6	7	8	खंड V [I]
ऊंचाई H [मिमी] 100	1.1	1.5	2.0	2.4	2.9	3.4	0.55
ऊंचाई H [मिमी] 90	1.5	2.1	2.6	3.2	3.8	4.4	0.51
ऊंचाई H [मिमी] 80	1.9	2.5	3.2	3.8	4.5	5.2	0.45
ऊंचाई H [मिमी] 70	2.2	2.9	3.7	4.4	5.2	5.9	0.38
ऊंचाई H [मिमी] 60	2.5	3.3	4.0	4.8	5.7	6.5	0.30

स्थापना और उपयोग की सिफारिशें

स्थापना के लिए सावधानी

कनेक्शन जाँचःस्थापना से पहले, सुनिश्चित करें कि G1/8 घुमावदार इंटरफ़ेस साफ है और विदेशी वस्तुओं से मुक्त है। सीलिंग टेप या तरल सीलेंट की सिफारिश की जाती है।
संरेखण की स्थापनाःएयरबैग को स्थापित करने के दौरान स्वाभाविक रूप से संरेखित किया जाना चाहिए, जिससे कतरने या मोड़ने से बचा जा सके।
मुद्रास्फीति प्रक्रिया:प्रारंभिक सूजन कम दबाव से शुरू होनी चाहिए और अचानक उच्च दबाव के प्रभावों से बचने के लिए धीरे-धीरे कार्य दबाव तक बढ़ना चाहिए।
सुरक्षा के विचार:उन वातावरणों में जहां मलबे या विदेशी वस्तुएं उड़ सकती हैं, एक सुरक्षात्मक कवर की सिफारिश की जाती है।

उपयोग की सिफारिशें

दबाव चयन:सामान्य कंपन शमन अनुप्रयोगों के लिए 2-4 बार की सिफारिश की जाती है; सटीक स्तर निर्धारण अनुप्रयोगों के लिए 3-6 बार की सिफारिश की जाती है।
प्रणाली विन्यासःसटीक नियंत्रण के लिए दबाव विनियमन वाल्व और प्रेशर गेज के साथ उपयोग करने की सिफारिश की जाती है।
नियमित निरीक्षण:हर महीने एयरबैग की सतह की स्थिति और दबाव को जांचें।
रखरखाव चक्रःसामान्य परिचालन स्थितियों में, हर दो वर्ष में एक व्यापक निरीक्षण की सिफारिश की जाती है।
