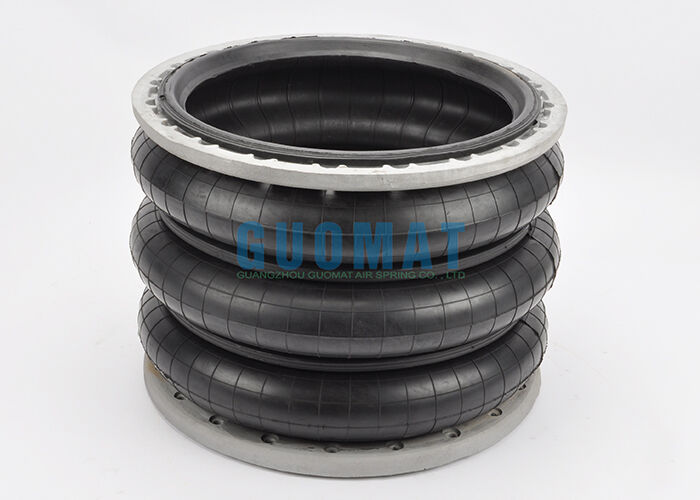

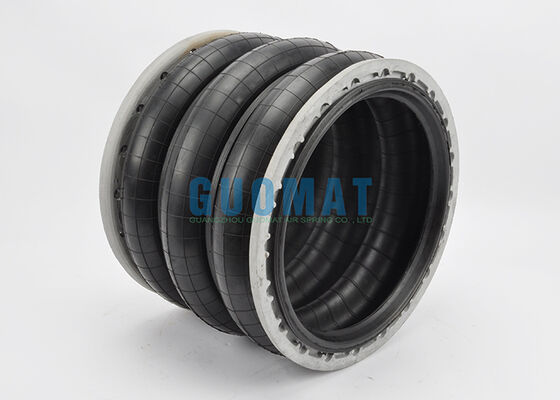

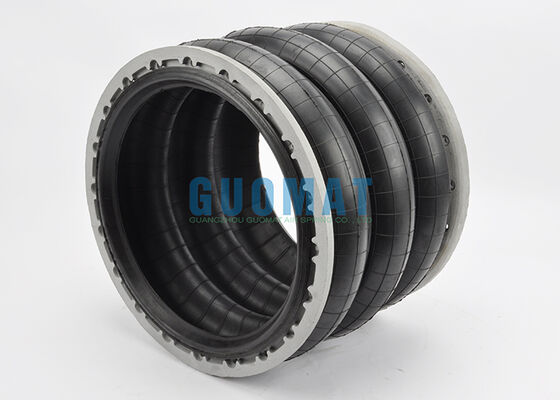

Firestone W01-M58-6980 Rubber Air Spring Kit M10 Bolts Industrial Vibration Isolation

उत्पाद विवरण:

उत्पत्ति के प्लेस:	गुआंग्डोंग, चीन
ब्रांड नाम:	GUOMAT
प्रमाणन:	ISO/TS16949, ISO9001
मॉडल संख्या:	3H6980

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1
मूल्य:	$299.9-$399.9/PC
पैकेजिंग विवरण:	मजबूत कार्टन बॉक्स या ग्राहकों की आवश्यकता के रूप में
प्रसव के समय:	5-8 कार्य दिवस
भुगतान शर्तें:	एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन
आपूर्ति की क्षमता:	1000pcs/सप्ताह

संपर्क करें

विस्तृत उत्पाद विवरण

मॉडल नाम:	निकला हुआ किनारा हवा का वसंत	परिवहन पैकेज:	डिब्बों
ट्रेडमार्क:	गोमेट	फायरस्टोन:	W01-M58-6980
नमूना:	उपलब्ध	सामग्री:	आयातित प्राकृतिक रबर
संचालन:	गैस से भरे	प्रदान की जाने वाली सेवाएं:	ओम
प्रमुखता देना:	Firestone rubber air spring kit , industrial vibration isolation air spring , M10 bolts air spring kit

Firestone W01-M58-6980 Rubber Air Spring Kit M10 Bolts Industrial Vibration Isolation

Product Introduction
Brand: GUOMAT
Model Number: 3H6980
Material: Rubber and Steel
Warranty: 12 Months
Convolutions: Triple Convoluted Type
MOQ: 4 PCS
Operation: Gas-filled
Package: Standard Packing Or Customized
Type Of Goods: Air Spring/Air Bags/Air Balloon

OEM Number / Cross Reference Number

FIRESTONE STYLE	323 STYLE
FIRESTONE NUMBERS	W01-M58-6980 / W01M586980 / W01 M58 6980
FIRESTONE NUMBERS	WO1-M58-6980 / WO1M586980 / WO1 M58 6980

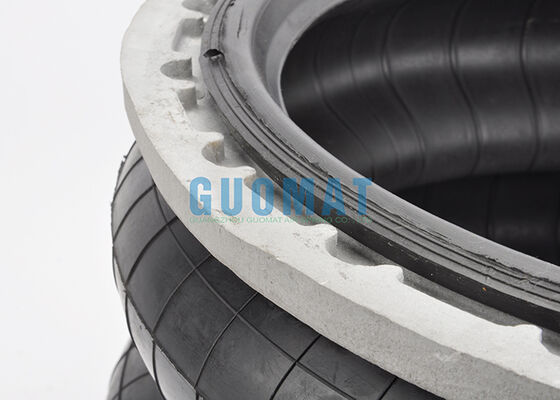

Ribbed neck aluminum bead rings (equal spacing),45 mm bolts, nuts, washers
FIRESTINE: W01-M58-6980
FIRESTINE: W01 M58 6980
FIRESTINE: W01M586980

Rolled plate assembly, 1/2 blind nuts, 3/4 NPT
FIRESTINE: W01-358-7274
FIRESTINE: W01 358 7274
FIRESTINE: W013587274

Rubber bellows only
FIRESTINE: W01-358-7921
FIRESTINE: W01 358 7921
FIRESTINE: W013587921

Dimensional Data Parameters

Max.Height: 457mm

Min. Height: 117mm

Convolutions: 3

Flange Diameter: 451mm

Bolts: 24pcsXM10X1.5

Center Distance Between Bolts: 419mm

Dynamic Characteristics at 330mm Design Height

Gauge Pressure(BAR)	Load(kN)	Spring Rate(kN/m)	Natural Frequency Hz
3	35.44	282	1.41
4	48.94	359	1.35
5	61.63	439	1.33
6	75.25	519	1.31
7	87.73	591	1.29

Force Table

Assembly Height (mm)	Volume@7 BAR(cu cm)	EFF Area@7 BAR(cmsq)	kN Force @3BAR	kN Force @4BAR	kN Force @5BAR	kN Force @6BAR	kN Force @7BAR
390	58273	1014	27.34	38.66	49.98	60.53	70.98
350	53588	1185	33.11	46.04	58.01	71.01	82.92
310	48222	1314	37.50	51.49	64.81	79.00	90.98
270	42438	1416	40.88	55.72	70.14	85.30	99.14
230	36340	1503	43.49	59.18	74.48	90.52	105.18
190	29824	1585	45.86	62.40	78.51	95.46	110.96
150	22961	1676	48.67	66.06	83.04	100.93	117.33
