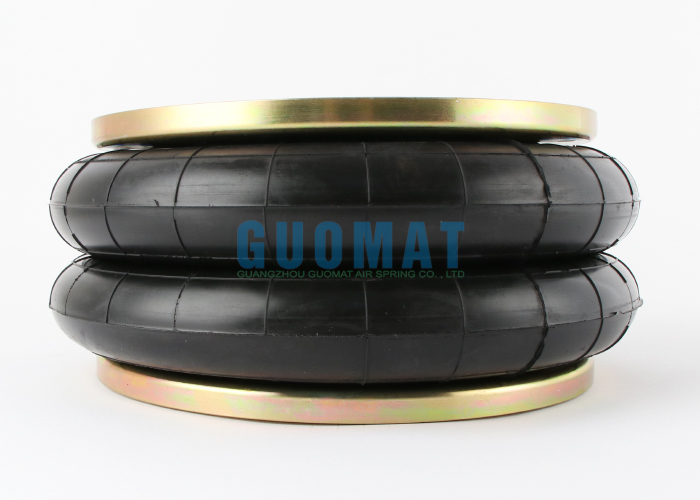

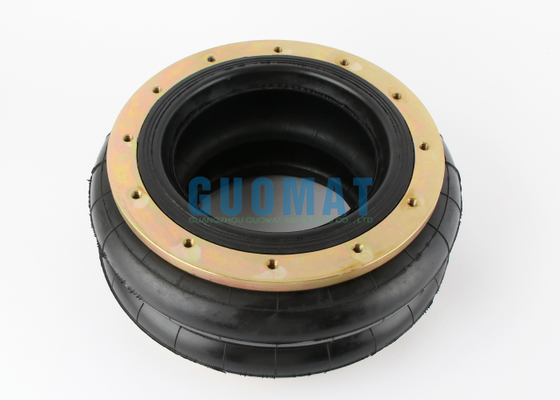

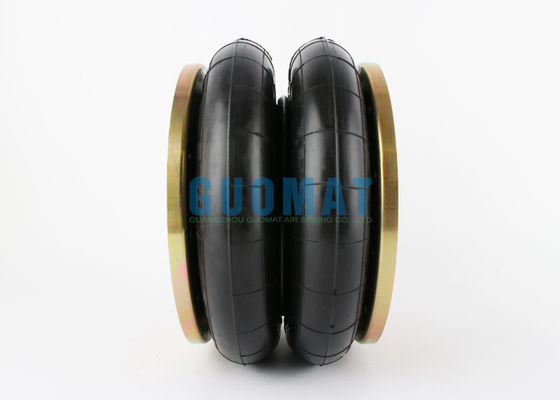

2H250180 डबल घुमावदार एयर स्प्रिंग 90587/245 मॉडल न्यूमेटिक एक्ट्यूएटर बदलें

उत्पाद विवरण:

Place of Origin:	GuangDong, China
ब्रांड नाम:	GUOMAT
प्रमाणन:	ISO/TS16949:2009
Model Number:	2H250180

भुगतान & नौवहन नियमों:

Minimum Order Quantity:	6pcs
मूल्य:	$129.9-$139.9/pc
Packaging Details:	Strong Carton Box Or As Customers Need
Delivery Time:	2-8 work days
Payment Terms:	T/T, Western Union, L/C
Supply Ability:	1000pcs/week

संपर्क करें

विस्तृत उत्पाद विवरण

Material:	Rubber Bellow and Steel Flange Ring	Warranty:	1 Year Warranty
Function:	Reduce Shock	Quality:	100 % Tested
Model Code:	245	Type:	Flange Air Spring
Code No.:	93740/90587	Bolts:	M 8 x 1.25
प्रमुखता देना:	डबल जटिल वायु वसंत , औद्योगिक वायु वसंत वारंटी के साथ , वायवीय एक्ट्यूएटर का प्रतिस्थापन भाग

2H250180 डबल घुमावदार एयर स्प्रिंग 90587/245 मॉडल न्यूमेटिक एक्ट्यूएटर को बदलें

उत्पाद विशेषताएँ

विशेषता	मूल्य
सामग्री	रबर बेल्लो और स्टील फ्लैंज रिंग
वारंटी	1 साल की वारंटी
कार्य	शॉक कम करें
गुणवत्ता	100% परीक्षण किया गया
मॉडल कोड	245
प्रकार	फ्लैंज एयर स्प्रिंग
कोड नंबर	93740/90587
बोल्ट	M 8 x 1.25

उत्पाद विवरण

ब्रांड: गुओमैट

गुओमैट एयर स्प्रिंग: 2H250180
गुओमैट बेल्लो नंबर: 2B250
गुओमैट नंबर: 2H250180, 90587 को संदर्भित करता है
क्रॉस नंबर: 93740 P-irelli एयर स्प्रिंग

न्यूमेटिक एक्ट्यूएटर विनिर्देश

मॉडल: 245
प्रकार: F1
उच्च तापमान कोड: 90587
PCD: 145mm
अधिकतम OD: 270mm
अधिकतम ऊंचाई: 310mm
न्यूनतम ऊंचाई: 85mm
कठोरता: 18.4 daN/mm
कनेक्शन: बीड रिंग फ्लैंज कनेक्शन

2H250180 तकनीकी डेटा

प्रभावी व्यास: 185mm
संपीड़ित ऊंचाई: 84mm
अधिकतम ऊंचाई: 206mm
प्राकृतिक ऊंचाई: 180mm
स्ट्रोक: 122mm
टॉप कवर प्लेट व्यास: 183mm
रबर बेल्लो अधिकतम बाहरी व्यास: 270mm (0.7Mpa)
बोल्ट की केंद्र दूरी: 145mm
बोल्ट मात्रा: 8pcs-M10

वहन क्षमता

स्थापना (मिमी)	0.2 एमपीए	0.3 एमपीए	0.4 एमपीए	0.5 एमपीए	0.6 एमपीए	0.7 एमपीए	0.8 एमपीए	0.7MPa पर आयतन (dm3)
84	755	1125	1484	1868	2239	2610	2980	2.18
126	668	1015	1360	1694	2041	2388	2746	3.71
168	530	848	1144	1426	1735	2030	2327	5.06
180	520	795	1073	1345	1627	1904	2195	5.28
206	412	638	857	1089	1321	1554	1798	5.90
230	312	494	676	857	1045	1243	1446	6.60

डिजाइन ऊंचाई पर कठोरता और आवृत्ति

पैरामीटर	0.2 एमपीए	0.3 एमपीए	0.4 एमपीए	0.5 एमपीए	0.6 एमपीए	0.7 एमपीए	0.8 एमपीए
ऊर्ध्वाधर कठोरता (किलो/सेमी)	101	120	150	184	212	231	257
प्राकृतिक आवृत्ति (HZ)	2.21	1.94	1.87	1.85	1.81	1.74	1.71

सस्पेंशन के रूप में प्रयुक्त - डबल घुमावदार प्रकार

मॉडल	मानक संख्या	उच्च-तापमान संख्या	कनेक्शन	अधिकतम OD मिमी	न्यूनतम H मिमी	अधिकतम H मिमी	स्थैतिक H मिमी	प्रभावी क्षेत्र सेमी2	कठोरता daN/mm
23B	202665	-	F1	165	65	205	150	104	8
26	84181	89422	F2	220	85	245	165	169	12
20	86600	-	F2	255	80	265	170	240	13.9
245	93740	90587	F1	270	85	310	185	348	18.4
22	94091	-	P2	325	88	288	183	450	23.1
88544	89425	F2	325	80	280	175	450	23.1
21 BR	89457	-	F2	380	80	290	180	680	33.9
21A BR	97300	-	F2	435	85	315	190	785	33.7
21B BR	92154	-	F2	440	85	385	200	850	38
28 BR	92527	-	F2	445	80	310	185	1015	78.6
28 B	90559	-	F2	485	85	375	250	105	38.5
29	93056	-	P3	570	90	330	195	1930	83.8
93166	-	F2	570	80	320	185	1930	83.8
