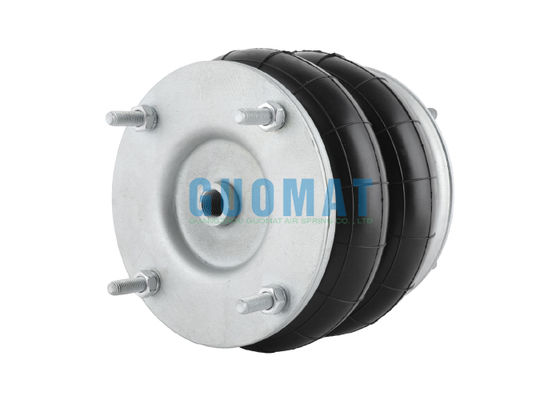

FD 614-26 कॉन्टिटेक फ्लैंज एयर स्प्रिंग 14"1/2x2 रबर एयर बेलोज़ कार्टन बनाने की मशीन के लिए

FD 614-26 Contitech फ्लैंज एयर स्प्रिंग 14 "1/2x2 रबर एयर ब्लो कार्टन बनाने की मशीन के लिए

उत्पाद की जानकारी

ब्रांडः GUOMAT

आइटम का नामः GUOMAT डबल घुमावदार हवा वसंत

मॉडल संख्याः 14.5X2

वारंटीः 1 वर्ष

सामग्रीः रबर+एल्यूमीनियम

फायरस्टोन: W01R584064

कॉन्टटेक: एफडी 614-26 डीएस

नॉरग्रेन: एम/31142

डनलॉप: SP1556

MOQ: 6pcs

पैकेजिंगः कार्टन पैकेजिंग

OEM संख्याएँ

तकनीकी डेटा

डिजाइन ऊंचाईः 250 मिमी
अधिकतम ऊंचाईः 340 मिमी
न्यूनतम ऊंचाईः 75 मिमी
कवर व्यासः 310 मिमी
स्क्रू थ्रेडः M10
पेंच धागे के बीच केंद्र दूरीः 282.5 मिमी
अधिकतम बाहरी व्यासः 400 मिमी

फ्लैंज एयर स्प्रिंग्स का उपयोग कार्टन बनाने की मशीन में किया जाता है

1मुख्य अनुप्रयोग परिदृश्य

(1) डाई-कटिंग यूनिट
कार्यः कार्डबोर्ड के मुद्रण के दौरान प्रबल प्रभाव और कंपन उत्पन्न होगा।

अनुप्रयोगः फ्लैंज एयर स्प्रिंग्स को टकराव बल को अवशोषित करने, उपकरण कंपन को कम करने और सटीक उपकरण और बीयरिंगों की सुरक्षा के लिए एक बफर तत्व के रूप में डाई-कटिंग डाई के नीचे स्थापित किया जाता है।

फायदे: धातु के स्प्रिंग्स की तुलना में, वायु स्प्रिंग्स का डंपिंग समायोज्य है और विभिन्न मोटाई के कार्डबोर्ड की मरम्मत की आवश्यकताओं को पूरा कर सकता है।

(2) भोजन और परिवहन प्रणाली
कार्यः उच्च गति से कागज खिलाते समय, जाम या गलत संरेखण से बचने के लिए कार्डबोर्ड को सुचारू रूप से ले जाना आवश्यक है।

अनुप्रयोग: फ्लैंज एयर स्प्रिंग्स का उपयोग कन्वेयर बेल्ट या रोलर ब्रैकेट को समर्थन देने, वायु दबाव के माध्यम से ऊंचाई को समायोजित करने, यांत्रिक सहिष्णुता की भरपाई करने के लिए किया जाता है,और कार्डबोर्ड का सुचारू परिवहन सुनिश्चित करें.

लाभः गतिशील प्रतिक्रिया और कंपन के कारण कार्डबोर्ड विचलन में कमी।

(3) फोल्डिंग और ग्लूइंग यूनिट
कार्य: फोल्डिंग तंत्र को कार्डबोर्ड के कुचलने से बचने के लिए दबाव को ठीक से नियंत्रित करने की आवश्यकता है।

अनुप्रयोग: एयर स्प्रिंग्स नियंत्रित समर्थन बल प्रदान करते हैं, तह हाथ के दबाव को संतुलित करते हैं, और विभिन्न कार्डबोर्ड मोटाई (जैसे तरंगीन कागज या कार्डबोर्ड) के अनुकूल होते हैं।

लाभः अत्यधिक दबाव के कारण सामग्री को होने वाली क्षति से बचने के लिए वायु दबाव को समायोजित किया जा सकता है।

(4) स्टैकर
कार्य: तैयार कार्टनों को धीरे-धीरे नीचे उतारने और स्टैकिंग करते समय झटके प्रतिरोधी होने की आवश्यकता होती है।

आवेदन: गिरते हुए कार्टन के प्रभाव को अवशोषित करने, शोर और संरचनात्मक थकान को कम करने के लिए स्टैकिंग प्लेटफॉर्म के नीचे फ्लैंज एयर स्प्रिंग्स स्थापित किए जाते हैं।

फायदे: उपकरण के जीवनकाल को बढ़ाता है और रखरखाव की लागत को कम करता है।

2फ्लैंज एयर स्प्रिंग्स के फायदे
सटीक ऊंचाई नियंत्रणः वायु दबाव समायोजन के माध्यम से, यह विभिन्न कार्डबोर्ड मोटाई या प्रक्रिया आवश्यकताओं के अनुकूल हो सकता है।

झटके अवशोषण और शोर में कमी: उच्च गति संचालन के दौरान कंपन को कम करें और उपकरण की स्थिरता में सुधार करें (विशेष रूप से उच्च परिशुद्धता वाले डाई-कटिंग मशीनों के लिए महत्वपूर्ण है) ।

लंबे जीवनकाल: धातु थकान की कोई समस्या नहीं, पहनने और संक्षारण प्रतिरोध, कार्डबोर्ड कारखानों में नम या धूल वाले वातावरण के लिए उपयुक्त है।

आसान रखरखाव: मॉड्यूलर डिजाइन, आसान प्रतिस्थापन, और कम डाउनटाइम।

3चयन की सिफारिशें
लोड आवश्यकताएंः समर्थन भाग के स्थिर/गतिशील भार के अनुसार स्प्रिंग लोड क्षमता का चयन करें (कार्डबोर्ड वजन + यांत्रिक जड़ता बल को ध्यान में रखना आवश्यक है) ।

स्थापना स्थानः फ्लैंज डिजाइन कॉम्पैक्ट स्थान के लिए उपयुक्त है, और उपकरण संरचना से मेल खाने के लिए बोल्ट छेद की दूरी और स्ट्रोक की पुष्टि की जानी चाहिए।

पर्यावरणीय अनुकूलन क्षमताः यदि वातावरण धूल भरा हो तो धूल कवर मॉडल (जैसे रबर बफ़ल सुरक्षा) चुनने की सिफारिश की जाती है।

4विशिष्ट मामले
घुमावदार कार्डबोर्ड उत्पादन लाइनः मुद्रण पंजीकरण सटीकता पर कंपन के प्रभाव को कम करने के लिए डाई-कटिंग मशीनों और स्टैकरों में वायु स्प्रिंग्स का उपयोग करें।

मरम्मत मशीनः काटने की स्थिरता में सुधार के लिए उपकरण प्लेटफार्म को समर्थन देने के लिए फ्लैंज एयर स्प्रिंग्स का उपयोग करें।

चित्र के लिए 14.5X2 फ्लैंज एयर स्प्रिंग
