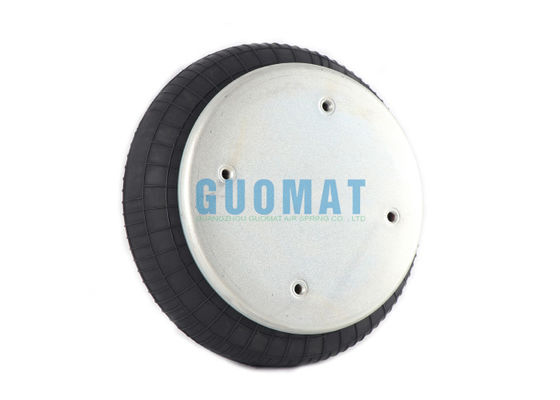

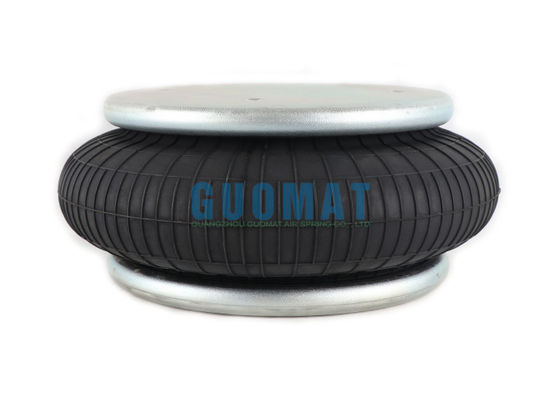

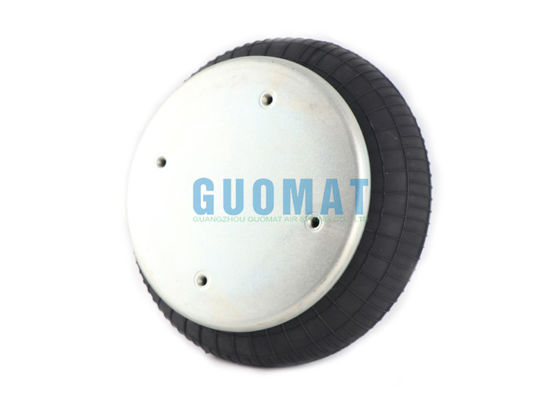

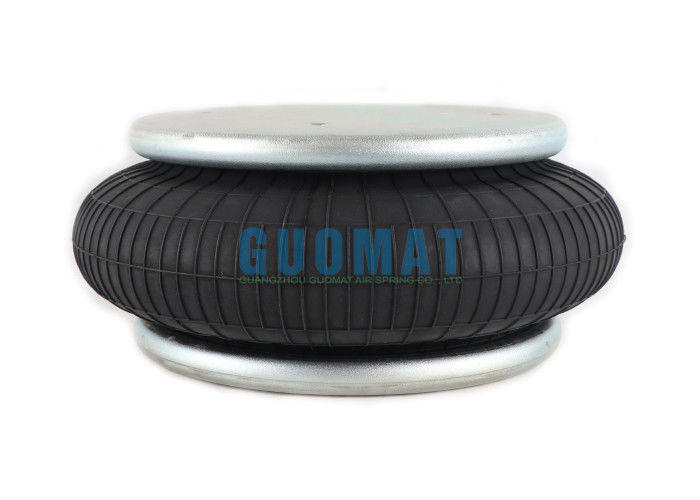

FS330-14 Contitech औद्योगिक एयर बैग 1B330 स्टील प्लेट एयर स्प्रिंग आइसोलेटर 55mm-160mm स्ट्रोक

FS330-14 Contitech औद्योगिक एयर बैग 1B330 स्टील प्लेट एयर स्प्रिंग आइसोलेटर 55mm-160mm स्ट्रोक

उत्पाद का विवरण

प्रकारःएकल घुमावदार हवा निलंबन एयरबैग

ब्रांडः GUOMAT

स्थितिः बिल्कुल नया

सामग्रीःरबर + स्टील

वारंटी12 महीने

प्रसव का समय: आपका भुगतान प्राप्त करने के बाद लगभग 2 - 8 कार्य दिवस

ओईएम नं.: Contitech FS330-14

ओईएम नंबरः Contitech FS 330-14

ओईएम नं.: Contitech FS330-14 CI

ओईएम नं.: Contitech FS 330-14 CI

ओईएम नंबरः Contitech FS330-14 CI 1/4NPTF

ओईएम नं.: Contitech FS 330-14 CI 1/4NPTF

तकनीकी डेटा

ऊपरी कवर प्लेट का व्यासः 231 मिमी

हवा फिटिंगः 1/4NPFT

शीर्ष कवर प्लेट पर थ्रेड छेदः 3pcs 3/8-16UNC

शीर्ष कवर प्लेट के बीच केंद्र की दूरी: 157.5 मिमी
शीर्ष कवर प्लेट के बीच केंद्र की दूरी: 78.8 मिमी
ऊपरी कवर के थ्रेड किए गए छेद और हवा के छेद के बीच की दूरीः 73 मिमी

नीचे कवर प्लेट व्यासः 231 मिमी

नीचे कवर प्लेट पर थ्रेड छेदः 4pcs 3/8-16UNC

निचले कवर प्लेट के थ्रेडेड छेद के बीच केंद्र दूरीः 157.5 मिमी

रबर बफ़ल अधिकतम बाहरी व्यासः 325 मिमी

FS330-14 Contitech एयर स्प्रिंग

कंपन पृथक्करण ️ गतिशील विशेषता मान
डिजाइन ऊंचाई H: अनुशंसित 140mm, न्यूनतम 120mm

वायवीय अनुप्रयोग ∙ स्थैतिक विशेषताओं के मान
बल F [kN]

कंक्रीट स्क्रीनिंग मशीनों पर औद्योगिक वायु स्प्रिंग्स का अनुप्रयोग

The application of industrial air springs on concrete screening machines is an efficient and increasingly common solution to address the many challenges of traditional metal or rubber springs in vibration reduction, कंपन पृथक्करण, उपकरण सुरक्षा और स्क्रीनिंग दक्षता।

1उत्कृष्ट कंपन कम करने और कंपन अलगाव प्रदर्शन

निम्न आवृत्ति और उच्च दक्षता कंपन अलगावः हवा के वसंत में बहुत कम प्राकृतिक आवृत्तियाँ होती हैं (आमतौर पर 1-3 हर्ट्ज या उससे भी कम पर डिज़ाइन की जाती हैं),जो कंक्रीट स्क्रीनिंग मशीनों के संचालन से उत्पन्न मध्यम और निम्न आवृत्ति कंपन (आमतौर पर 5-25 हर्ट्ज की सीमा में) को प्रभावी ढंग से अलग कर सकता हैयह नींव और आसपास की संरचनाओं में प्रेषित कंपन ऊर्जा को काफी कम करता है।

उच्च डंपिंग अनुपातः हवा स्वयं और आंतरिक संरचनाएं (जैसे गैसोलीन छेद) अच्छी डंपिंग प्रदान कर सकती हैं,प्रभावी ढंग से स्क्रीन मशीन के आयाम को दबाने जब यह शुरू होता है और अनुनाद क्षेत्र से गुजरने के दौरान और संचालन के दौरान बंद हो जाता है, जिससे "चप्पल मारने" की घटना कम हो जाती है और स्क्रीन मशीन को अधिक सुचारू रूप से चलाया जा सकता है।

गैर-रैखिक विशेषताएं: इसकी कठोरता भार में वृद्धि के साथ बढ़ जाती है,जो स्क्रीन मशीन लोड परिवर्तन (जैसे फ़ीड दर उतार-चढ़ाव) के दौरान अपेक्षाकृत स्थिर कंपन विशेषताओं को बनाए रखने में मदद करता है.

2. स्वचालित स्तर और ऊंचाई नियंत्रण

नींव के ढलान/विकृति के लिए मुआवजाः ऊंचाई वाल्व या एक साधारण दबाव विनियमन उपकरण के माध्यम से,हवा वसंत स्वचालित रूप से या मैन्युअल रूप से नींव के असमान निपटान या विरूपण की भरपाई के लिए ऊंचाई समायोजित कर सकते हैं, यह सुनिश्चित करता है कि स्क्रीन शरीर हमेशा स्तर पर रहे, जो स्क्रीनिंग दक्षता और उपकरण जीवन के लिए महत्वपूर्ण है।

लोड परिवर्तन के अनुकूलः जब स्क्रीन पर सामग्री संचय की मात्रा बदलती है,हवा वसंत स्वचालित रूप से स्क्रीन मशीन की ऊंचाई मूल रूप से अपरिवर्तित रखने के लिए आंतरिक हवा के दबाव को समायोजित कर सकते हैं और स्क्रीनिंग कोण की स्थिरता सुनिश्चित.

3. स्क्रीनिंग की दक्षता और उत्पाद की गुणवत्ता में सुधार

स्थिर कंपन मापदंडः सुचारू संचालन और स्थिर आयाम और आवृत्ति कुशल स्क्रीनिंग का आधार हैं। The excellent vibration isolation and stability provided by the air spring ensure that the material on the screen obtains a more ideal throwing motion and reduces the phenomenon of hole blocking and mesh sticking.

स्क्रीन का जीवनकाल बढ़ाएं: अनावश्यक टक्कर और कंपन को कम करें और स्क्रीन को थकान से होने वाली क्षति को कम करें।

4. उपकरण और संरचना की रक्षा करें

नींव संरचना की रक्षा करें: नींव पर प्रेषित गतिशील भार को बहुत कम करें, और संयंत्र संरचना को थकान क्षति के जोखिम को कम करें,समर्थन मंच या मोबाइल उपकरण चेसिस.

स्क्रीन के जीवनकाल को बढ़ाएं: स्क्रीन के स्वयं के समर्थन संरचना और ड्राइव प्रणाली को प्रेषित कंपन को कम करें, प्रमुख घटकों (लियर, उत्तेजक,स्क्रीन फ्रेम वेल्ड्स), और उपकरण के समग्र सेवा जीवन को बढ़ाता है।

शोर को कम करना: प्रभावी कंपन पृथक्करण का अर्थ है संरचनात्मक शोर के संचरण को कम करना और कार्य वातावरण में सुधार करना।

5भारी भार सहन करने की क्षमता और समायोज्य कठोरता

एक एकल वायु वसंत कई टन या यहां तक कि दसियों टन भार ले जा सकता है, जो बड़ी और भारी भार वाली कंक्रीट स्क्रीनिंग मशीनों के लिए बहुत उपयुक्त है।

कामकाजी हवा के दबाव को समायोजित करके,हवा के वसंत की कठोरता (भार सहन करने की क्षमता) को अधिक सटीक रूप से स्क्रीन के वजन और गतिशील विशेषताओं की आवश्यकताओं के अनुरूप समायोजित किया जा सकता है.

कार्य सिद्धांत का संक्षिप्त विवरण

एयर स्प्रिंग को स्क्रीनिंग मशीन के आधार (या स्क्रीन बॉक्स) और नींव (या समर्थन फ्रेम) के बीच स्थापित किया जाता है।

संपीड़ित हवा को एक रबर एयरबैग और धातु के भागों (ऊपरी ढक्कन, पिस्टन) से बने एक बंद कक्ष में भर दिया जाता है।

रबर एयरबैग हवा के दबाव के प्रभाव से फैलता और विकृत होता है, जिससे समर्थन और लोच मिलती है।

जब स्क्रीन कंपन करती है, तो रबर एयरबैग के विकृत होने और आंतरिक हवा के संपीड़न/विस्तार के माध्यम से वायु वसंत कंपन ऊर्जा को अवशोषित करता है।

ऊंचाई वाल्व (वैकल्पिक): आसन्न एयरबैग के बीच या एयरबैग और स्थिर बिंदु के बीच जुड़ा हुआ है। जब लोड परिवर्तन या असमान नींव के कारण स्क्रीन की ऊंचाई बदलती है,ऊंचाई वाल्व स्वचालित रूप से खुलता/बंद होता है, एयरबैग को फुलाता है या फुलाता है, और सेट ऊंचाई बनाए रखता है।

हम गर्व के साथ उच्चतम गुणवत्ता वाले प्रतिस्थापन एयर स्प्रिंग्स प्रदान करते हैं जो OEM आवश्यकताओं से अधिक हैं।
