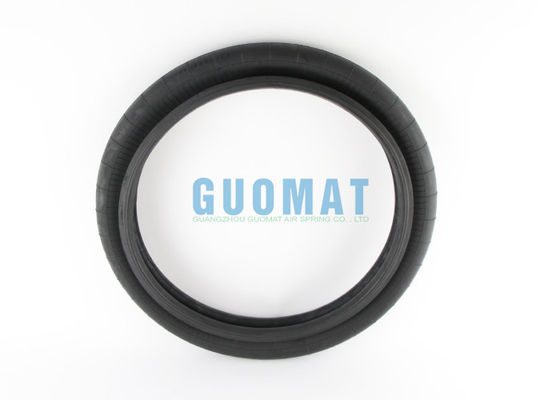

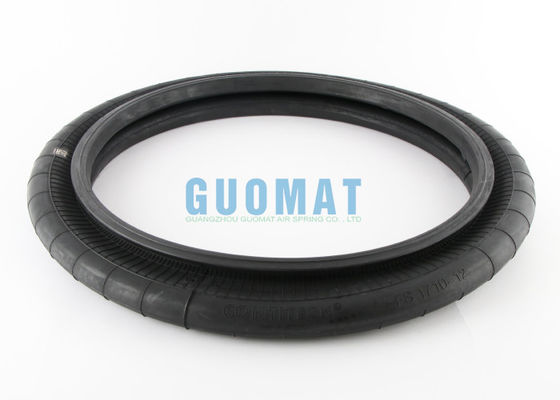

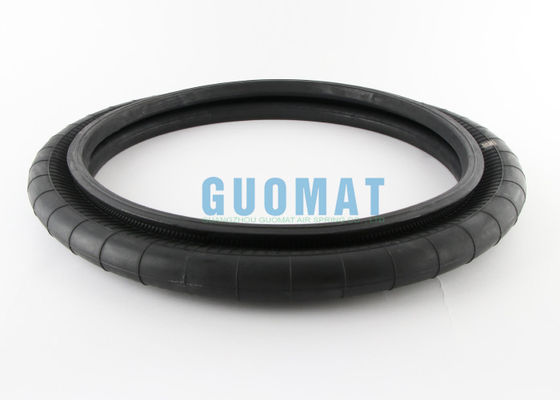

FS 1710-12 RS Contitech एकल घुमावदार वायु शॉक 45 मिमी बोल्ट फ्लैंग एयर स्प्रिंग के साथ मोती के छल्ले

उत्पाद विवरण:

उत्पत्ति के प्लेस:	गुआंग्डोंग, चीन
ब्रांड नाम:	GUOMAT
प्रमाणन:	ISO/TS16949:2009
मॉडल संख्या:	FS1710-12

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	6PCS
मूल्य:	$159.9-199.9/pc
पैकेजिंग विवरण:	मजबूत गत्ते का डिब्बा बॉक्स या ग्राहकों की जरूरत के रूप में
प्रसव के समय:	2-8 कार्य दिवस
भुगतान शर्तें:	टी / टी, वेस्टर्न यूनियन, एल / सी
आपूर्ति की क्षमता:	1000 पीसी / सप्ताह

संपर्क करें

विस्तृत उत्पाद विवरण

वारंटी:	12 महीने	मुख्य सामग्री:	रबर
आवेदन:	औद्योगिक मशीन के लिए	फ्लैंज:	हाँ
अन्य नाम:	बीड रिंग्स एयर स्प्रिंग	ContiTech:	एफएस 1710-12
स्ट्रोक:	55 मिमी -177 मिमी	रंग:	काला

FS 1710-12 RS कॉन्टिटेक सिंगल घुमावदार एयर शॉक 45mm बोल्ट्स फ्लैंज एयर स्प्रिंग विद बीड रिंग्स

उत्पाद विवरण

अधिकतम मुद्रास्फीति दबाव: 120 psi
सीरीज़: RS
बैलो प्रकार: सिंगल घुमावदार
वज़न: 19.2 lbs.

कॉन्टिटेक पार्ट नंबर: FS1710-12

कॉन्टिटेक पार्ट नंबर: FS 1710-12

कॉन्टिटेक पार्ट नंबर: FS1710-12 RS

कॉन्टिटेक पार्ट नंबर: FS 1710-12 RS

कॉन्टिटेक पार्ट नंबर: FS1710-12 RS 75383

कॉन्टिटेक पार्ट नंबर: FS 1710-12 RS 75383

फायरस्टोन पार्ट नंबर: W01-358-7727

फायरस्टोन पार्ट नंबर: W01 358 7727

फायरस्टोन पार्ट नंबर: W013587727

फायरस्टोन पार्ट नंबर: WO1-358-7727

फायरस्टोन पार्ट नंबर: WO1 358 7727

फायरस्टोन पार्ट नंबर: WO13587727

कॉन्टिटेक FS1710-12 विस्तृत तकनीकी डेटा

अधिकतम ऊंचाई: 177mm
न्यूनतम ऊंचाई: 55mm
डिजाइन ऊंचाई: 125mm
फ्लैंज रिंग व्यास: 517mm
थ्रेडेड छेद: 24pcsXM10
थ्रेडेड छेदों के बीच केंद्र दूरी: 482mm
रबर बैलो अधिकतम बाहरी व्यास: 585mm
स्क्रू थ्रेड ऊंचाई: 28.5mm
M10: अधिकतम 40Nm

फ्लैंज रिंग के साथ एयर स्प्रिंग

फ्लैंज रिंग एयर स्प्रिंग एक विशेष एयर स्प्रिंग संरचना है, जिसका उपयोग आमतौर पर औद्योगिक शॉक अवशोषण, वाहन निलंबन प्रणाली या सटीक उपकरण समर्थन के लिए किया जाता है। इसकी मुख्य विशेषता फ्लैंज रिंग (फ्लैंज प्लेट) के माध्यम से बाहरी संरचना के साथ कठोर कनेक्शन प्राप्त करना है, जबकि बफ़रिंग और सपोर्ट फोर्स प्रदान करने के लिए संपीड़ित हवा की लोचदार विशेषताओं का उपयोग करना। निम्नलिखित इस तकनीक का विस्तृत विश्लेषण है:

1. बुनियादी संरचना और कार्य सिद्धांत

रिंग डिज़ाइन:
फ्लैंज रिंग धातु (आमतौर पर स्टील या एल्यूमीनियम मिश्र धातु) से बना एक रिंग के आकार का कनेक्टर है जिसमें उपकरण के आधार या फ्रेम पर बन्धन के लिए बोल्ट छेद होते हैं। इसकी सीलिंग और दबाव वहन क्षमता महत्वपूर्ण है।

एयरबैग भाग:
उच्च शक्ति वाले रबर कंपोजिट सामग्री (जैसे नायलॉन कॉर्ड प्रबलित रबर) को अपनाएं, अंदर संपीड़ित हवा से भरें, हवा के दबाव में बदलाव के माध्यम से लोचदार विरूपण का एहसास करें, कंपन को अवशोषित करें या लोड का समर्थन करें।

कार्य सिद्धांत:
जब लोड बढ़ता है, तो एयरबैग में हवा का दबाव बढ़ जाता है, जिससे अधिक समर्थन बल मिलता है; इसके विपरीत, विस्थापन परिवर्तन के अनुकूल होने के लिए हवा का दबाव कम हो जाता है। फ्लैंज रिंग एक स्थिर स्थापना सुनिश्चित करता है और हवा के रिसाव को रोकता है।

2. मुख्य विशेषताएं

उच्च भार क्षमता: फ्लैंज रिंग कठोर समर्थन प्रदान करता है और भारी मशीनरी या उच्च-सटीक उपकरणों के लिए उपयुक्त है।
समायोज्य कठोरता: विभिन्न कार्य स्थितियों के अनुकूल होने के लिए हवा के दबाव को समायोजित करके स्प्रिंग कठोरता को बदला जा सकता है।
उत्कृष्ट शॉक अवशोषण: एयर डंपिंग उच्च-आवृत्ति कंपन (जैसे मशीन टूल्स और सटीक उपकरणों) को प्रभावी ढंग से अलग करता है।
जंग प्रतिरोध: फ्लैंज सतह को अक्सर जस्ती या छिड़का जाता है, जो कठोर वातावरण के लिए उपयुक्त है।

अन्य प्रकार के एयर स्प्रिंग

प्रकार	मॉडल नंबर	अधिकतम ऊंचाई	अधिकतम ऊंचाई	आवश्यक स्थापना स्थान
सिंगल घुमावदार	FS 960-12 RS	51	124	490
	FS 1330-11 RS	53	112	570
	FS 1710-12 RS	55	112	625
	FS 2870-16 RS	55	160	770
	FS 5450-16 RS	70	145	1000
डबल घुमावदार	FD 960-22 RS	84	226	495
	FD 1120-30 RS	90	315	550
	FD 1330-25 RS	84	246	575
	FD 1710-25 RS	84	251	633
	FD 1730-40 RI	100	400	680
	FD 2380-24 RS	86	229	715
	FD 2470-40 RI	100	400	770
	FD 2870-30 RS	89	266	770
	FD 5450-28 RS	107	283	1000
ट्रिपल घुमावदार	FT 960-34 RS	114	336	510
	FT 1330-35 RS	114	356	570
	FT 1710-38 RS	114	356	645
	FT 2870-45 RS	126	444	775
	FT 5450-44 RS	140	440	1000
