रोटरी शाफ्ट एक्ट्यूएटर के लिए 166 मिमी ऊंचाई रबर एयर स्प्रिंग M10 डबल घुमावदार एयर गुब्बारा

उत्पाद विवरण:

उत्पत्ति के प्लेस:	गुआंग्डोंग, चीन
ब्रांड नाम:	GUOMAT
प्रमाणन:	ISO/TS16949, ISO9001
मॉडल संख्या:	2H160166P

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	5
मूल्य:	विनिमय योग्य
पैकेजिंग विवरण:	मजबूत गत्ते का डिब्बा बॉक्स या ग्राहकों की आवश्यकता के रूप में
प्रसव के समय:	5 से 8 कार्य दिवस
भुगतान शर्तें:	एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन
आपूर्ति की क्षमता:	1000 पीसी / सप्ताह

संपर्क करें

विस्तृत उत्पाद विवरण

स्थिति:	एकदम नया	नमूना:	उपलब्ध
कार्य:	शॉक कम करें	ट्रेडमार्क:	गुओमैट
प्रकार:	गैस से भरे	सामग्री:	स्टेनलेस स्टील + रबर
संकल्प:	2	स्ट्रोक:	108 मिमी
प्रमुखता देना:	166 मिमी ऊंचाई एयर स्प्रिंग , डबल जटिल वायु वसंत , रोटरी शाफ्ट एक्ट्यूएटर एयर स्प्रिंग

रोटरी शाफ्ट एक्ट्यूएटर के लिए 166 मिमी ऊंचाई रबर एयर स्प्रिंग M10 डबल घुमावदार एयर गुब्बारा

उत्पाद का परिचय
GUOMAT संख्याः 2H160166P
वारंटीः 1 वर्ष
उत्पाद का नाम: औद्योगिक वायु स्प्रिंग
घुमाव: 2
कनेक्शन विधिः फ्लैंज कनेक्शन
सामग्रीः रबर और स्टेनलेस स्टील
नमूना: हाँ
प्रसव का समय: 2-8 कार्य दिवस
प्रकारः गैस से भरा हुआ

तकनीकी डेटा
नाममात्र व्यासः 100 मिमी
न्यूनतम संपीड़नः 82 मिमी
सुरक्षित विस्तारः 190 मिमी
पूर्ण चालः 108 मिमी
अधिकतम बाहरी व्यास (0.7Mpa): 175 मिमी
प्राकृतिक ऊंचाईः 166 मिमी
कवर चौड़ाईः 160 मिमी
घुमावदार छेदों के बीच केंद्र दूरीः 135 मिमी

असर क्षमता	मुद्रास्फीति का दबाव		0.2Mpa	0.3Mpa	0.4एमपीए	0.5एमपीए	0.6एमपीए	0.7एमपीए	0.8एमपीए	0.7Mpa मात्रा (dm³)
	स्थापना की ऊंचाई		0.2Mpa	0.3Mpa	0.4एमपीए	0.5एमपीए	0.6एमपीए	0.7एमपीए	0.8एमपीए	0.7Mpa मात्रा (dm³)
	82	(मिमी)	364	538	713	892	1071	1251	1430	0.86
	116	(मिमी)	262	397	537	674	815	950	1095	1.27
	150	(मिमी)	190	290	391	490	597	700	802	1.64
	166	(मिमी)	149	237	325	413	502	593	684	1.77
	190	(मिमी)	76	128	180	233	287	342	398	1.95
	201	(मिमी)	23	55	83	111	148	183	220	1.95
डिजाइन ऊंचाई पर कठोरता और आवृत्ति	ऊर्ध्वाधर कठोरता	(किलोग्राम/सेमी)	39	54	72	89	107	125	138
	प्राकृतिक आवृत्ति	हर्ज	2.56	2.40	2.35	2.33	2.31	2.30	2.25
	प्राकृतिक आवृत्ति	सीपीएम	154	144	141	140	139	138	135

रोटरी शाफ्ट एक्ट्यूएटर के लिए एयर स्प्रिंग
वायु स्प्रिंग्स को रोटरी शाफ्ट एक्ट्यूएटर में प्रभावी ढंग से एकीकृत किया जा सकता है ताकि प्रदर्शन में वृद्धि हो सके, कंपन कम हो सके और रोटेशनल मोशन सिस्टम में सटीकता में सुधार हो सके।
(1) कंपन को कम करने और झटके को अवशोषित करने के लिए
समस्याः रोटरी एक्ट्यूएटर (जैसे रोबोटिक्स, वाल्व नियंत्रण या औद्योगिक स्वचालन में) अक्सर टोकन कंपन या अचानक भार परिवर्तन का अनुभव करते हैं, जिससे यांत्रिक पहनने या स्थिति में त्रुटियां होती हैं।
समाधान: अक्षीय या त्रिज्यात्मक रूप से लगाए गए वायु वसंत उच्च आवृत्ति कंपन को अवशोषित करते हैं और सदमे के भार को कम करते हैं (उदाहरण के लिए, अचानक रुकना/वापसी करना) ।

(2) टोक़ सहायता और भार मुआवजा
समस्याः भारी घूर्णी भार (उदाहरण के लिए, बड़े वाल्व, क्रेन घुमावदार छल्ले) के लिए उच्च टोक़ की आवश्यकता होती है, जो एक्चुएटर को तनाव देता है।
समाधानः घूर्णन दिशा में पूर्व-लोड किए गए वायु स्प्रिंग्स स्थिर भारों को ऑफसेट करते हैं, जिससे एक्ट्यूएटर शक्ति की मांग कम होती है।

(3) प्रतिकूल प्रतिक्रिया का उन्मूलन
समस्या: घूर्णी प्रणालियों में गियर ट्रेन या लिंक प्रतिक्रिया पैदा करते हैं, जिससे सटीकता कम हो जाती है।
समाधान: एक वायु वसंत असर या गियर पर निरंतर रेडियल दबाव लागू करता है, संपर्क बनाए रखता है और खेल को कम करता है।

(4) गलत संरेखण की भरपाई
समस्याः थर्मल विस्तार या माउंटिंग त्रुटियों के कारण शाफ्ट के गलत संरेखण से बंधन होता है।
समाधानः पार्श्व अनुपालन वाले वायु स्प्रिंग्स टॉर्क ट्रांसमिशन बनाए रखते हुए थोड़ा रेडियल/एक्सियल फ्लोटिंग की अनुमति देते हैं।
उदाहरण: हवा के वसंत से जुड़ी शाफ्ट वाले पेपर मिल रोलर्स बिना झुकने के थर्मल बहाव को सहन करते हैं।

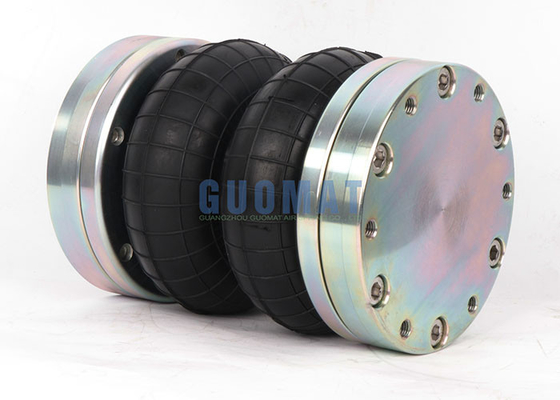

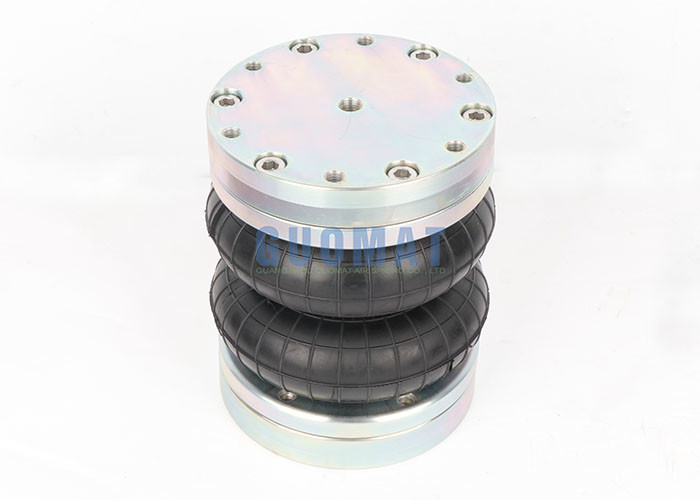

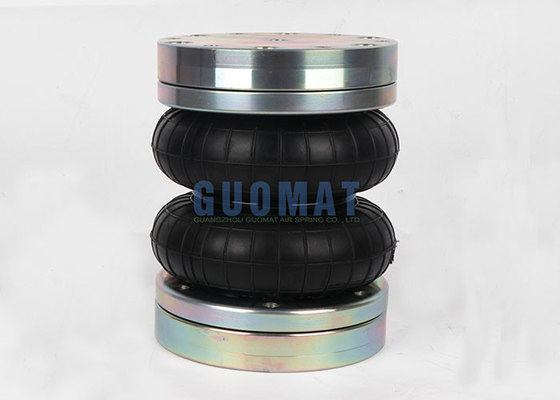

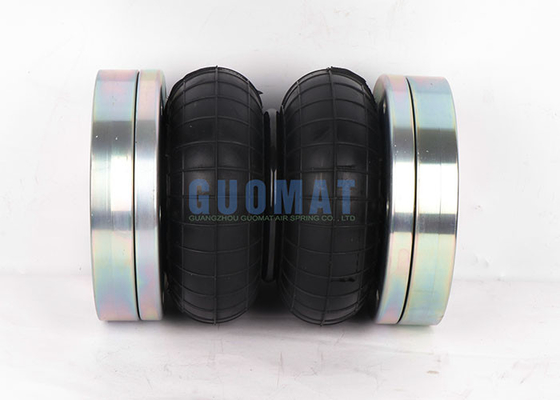

उत्पाद छवि
रोटरी शाफ्ट एक्ट्यूएटर के लिए 166 मिमी ऊंचाई रबर एयर स्प्रिंग M10 डबल घुमावदार एयर गुब्बारा 0
