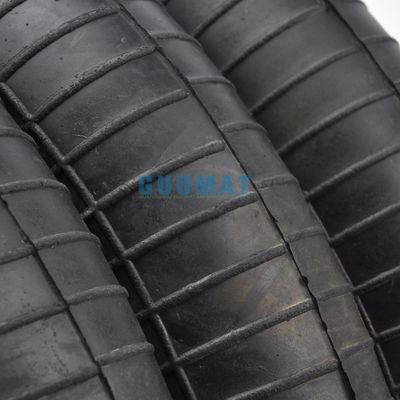

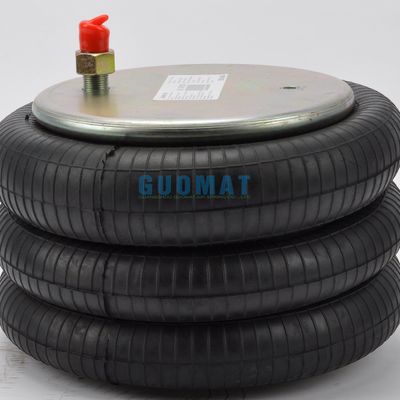

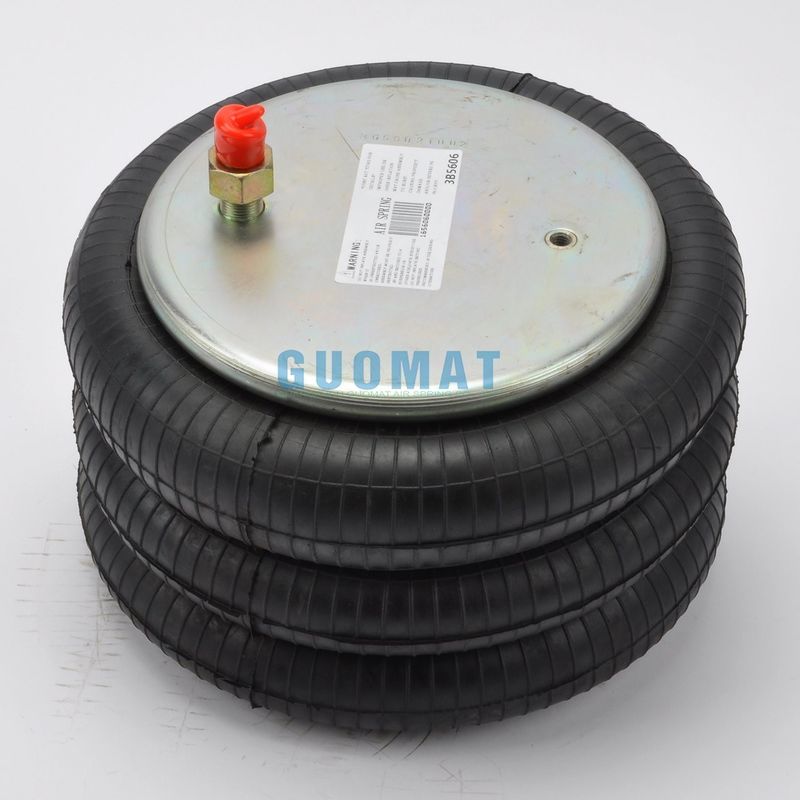

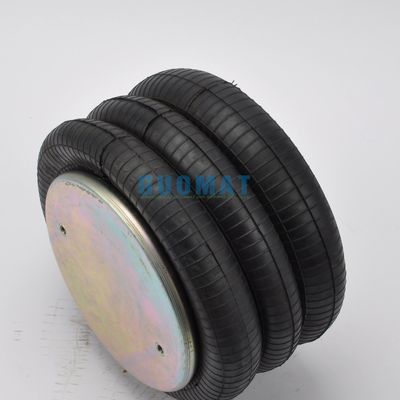

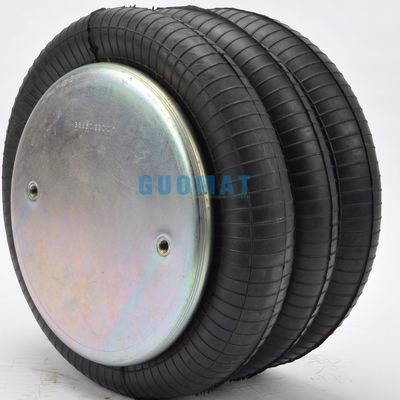

गुडयर 3बी12-300 स्टेमको एयर स्प्रिंग ट्रिपल कन्वॉल्टेड टाइप बेलो

उत्पाद विवरण:

उत्पत्ति के प्लेस:	गुआंग्डोंग, चीन
ब्रांड नाम:	GUOMAT
प्रमाणन:	ISO/TS16949, ISO9001
मॉडल संख्या:	3ख12-300

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	5
मूल्य:	विनिमय योग्य
प्रसव के समय:	5 से 8 कार्य दिवस
भुगतान शर्तें:	एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन
आपूर्ति की क्षमता:	1000 पीसी / सप्ताह

संपर्क करें

विस्तृत उत्पाद विवरण

मॉडल नं.:	3ख12-300	धौंकनी प्रकार:	ट्रिपल उलझा हुआ
अधिकतम व्यास:	330 मिमी	वर्किंग स्ट्रोक:	117मिमी~460मिमी
ट्रेडमार्क:	गुओमैट	वारंटी:	1 वर्ष
प्रकार:	गैस से भरे	वसंत सामग्री:	रबर
प्रमुखता देना:	गुडयर 3B12-300 स्टेमको एयर स्प्रिंग , ट्रिपल कंवल्यूटेड टाइप एयर स्प्रिंग

गुडयर 3B12-300 स्टेमको एयर स्प्रिंग ट्रिपल कन्वॉल्टेड टाइप बेल्लो बेस्ट वारंटी

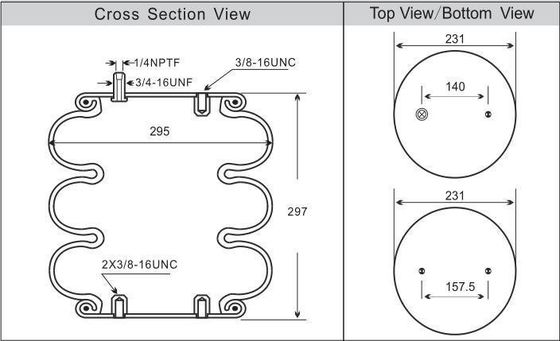

उत्पाद विनिर्देश

* नट/ब्लाइंड नट

शीर्ष प्लेट पेंच (अनाज) दांतः 1 X 3 / 8-16UNC
शीर्ष प्लेट स्क्रू (नट) दांतः 1 X स्टड-3/4-16
शीर्ष कवर प्लेट के पेंच केंद्र की दूरीः 140 मिमी
निचले कवर प्लेट के पेंच दांतः 2 x 3 / 8-16UNC
निचले कवर प्लेट के पेंच केंद्र दूरीः 157.5 मिमी

* एयर होल/एयर इनलेट/एयर फिटिंग
वायु छेद/वायु प्रवेशः 1 / 4-18NPTF
हवा के छेद और नट के बीच पेंच केंद्र दूरीः 73 मिमी

* कवर
शीर्ष प्लेट का व्यासः 228.6 मिमी
नीचे के कवर का व्यासः 228.6 मिमी

* घंटी रबर बेलोस
रबर बफ़ल का अधिकतम व्यासः 330 मिमी
रबर के धनुषों का प्राकृतिक व्यासः 300 मिमी
कामकाजी स्ट्रोकः न्यूनतम 120 मिमी से अधिकतम 457 मिमी
अधिकतम ऊंचाईः 457 मिमी
न्यूनतम ऊंचाईः 120 मिमी
स्ट्रोक ऊंचाईः 179 मिमी

* बंपर ब्लॉक/बंपर ब्लॉक
कोई बंपर नहीं

* बेल्ट लूप/बेल्ट लूप
संलग्न बेल्टः एक बेल्ट

क्रॉस रेफरेंस

निर्माता	भाग संख्या
अग्नि पत्थर	W01-358-8008
Contitech	एफटी 330-29 431
गुडयर	3B12-300 / 578933100
त्रिकोण	6334/4431
डेटन	3548008
लीलैंड	Sc2130
राइडवेल	1003588008C
मूक ड्राइव	AS-0019
हेन्ड्रिकसन	S11637/NS501690
वॉटसन एंड चालिन	AS-0019
EZ RIDE	8030155
एसएएफ हॉलैंड	57008008
ट्यूथिल	6392

GUOMAT एयर स्प्रिंग की संरचना

1एक रबर घटक है, जो एक लचीला शरीर बनाने के लिए एक कॉर्ड परत, एक आंतरिक और बाहरी रबर परत या स्टील तार के अंगूठी के ज्वलन से बनता है,और हवा की संपीड़न क्षमता को भरकर एक लोचदार कार्य का एहसास होता हैजिसे आमतौर पर एयर स्प्रिंग्स, रबर एयरबैग, एयरबैग आदि के नाम से जाना जाता है।
2. रबर के हवा के वसंत, आधार, आधार (पिस्टन) द्वारा इकट्ठा किया गया, एक सील गुहा में इकट्ठा किया गया चटाई का समग्र आकार।
3. आकार के अनुसार कैप्सूल, फिल्म और आस्तीन की तीन श्रेणियों में विभाजित है। सीलिंग संरचना में चार प्रकार शामिल हैंः दबाव स्व-निर्माण, फ्लैंज क्लैंपिंग, हुप सीलिंग और मिश्रण।
4वायु वसंत शॉक एम्बॉस्चर का भार मुख्य रूप से कॉर्ड द्वारा किया जाता है, पर्दे की परत मुख्य रूप से 2 परतों से बनी होती है,और उत्पाद की विशेष आवश्यकताओं के लिए तार की 4 परतों से बना हैआंतरिक चिपकने वाला मुख्य रूप से एक सीलिंग फ़ंक्शन के रूप में कार्य करता है, और बाहरी रबर के सीलिंग प्रभाव के अलावा, यह एक सुरक्षात्मक भूमिका भी निभाता है।
