| उत्पत्ति के प्लेस: | गुआंगज़ौ, चीन |
| ब्रांड नाम: | GUOMAT |
| प्रमाणन: | ISO/TS16949:2009 |
| मॉडल संख्या: | 2ख6910 |
| न्यूनतम आदेश मात्रा: | 5 पीसी |
|---|---|
| मूल्य: | USD59.9-69.9/PC |
| पैकेजिंग विवरण: | मजबूत गत्ते का डिब्बा बॉक्स या ग्राहकों की आवश्यकता के रूप में |
| प्रसव के समय: | 3-7 कार्य दिवस |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन या अन्य |
| आपूर्ति की क्षमता: | 1000 पीसी / सप्ताह |
| मॉडल: | जटिल एयर बैग | एनडब्ल्यू: | 3.5 किग्रा |
|---|---|---|---|
| दबाव क्षमता: | 0.2-0.8 एम पा | हवा का प्रवेश मार्ग: | 1/4 एनपीटी |
| टॉप प्लेट होल/स्टड: | 3/8-16UNC | नीचे की प्लेट दीया: | 160 मिमी |
| प्रकार: | गैस से भरे | अनुकूलन: | उपलब्ध -- अनुकूलित अनुरोध |
| प्रमुखता देना: | कॉन्टेक इंडस्ट्रियल एयर स्प्रिंग,FD200-19 औद्योगिक वायु वसंत |
||

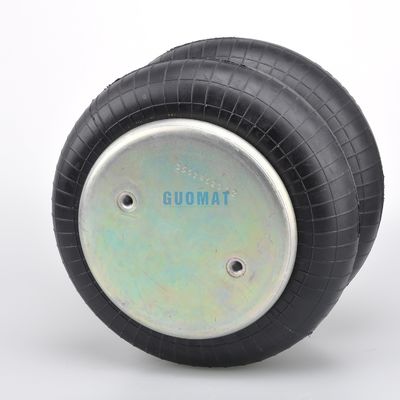

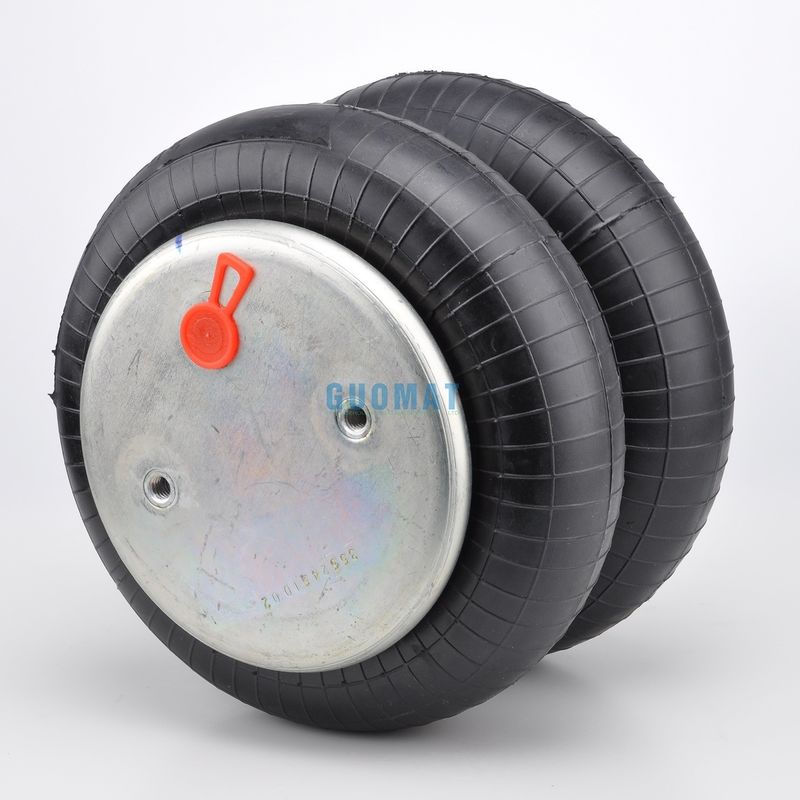

FD200-19 Contitech W013586910 डबल घुमावदार एयरबैग Contitech एयर स्प्रिंग औद्योगिक एयर स्प्रिंग
2B6910 के विनिर्देश और तकनीकी डेटा
संपीड़ित ऊंचाईः 3.12 / 79 मिमी
शीर्ष कवर प्लेट व्यासः 6.31 इंच / 160 मिमी
नीचे कवर प्लेट व्यासः 6.31 इंच / 160 मिमी
पेंच केंद्र दूरीः 89 मिमी
नट के बीच गैस छेद की दूरी 44.5 मिमी
शीर्ष कवर प्लेट पेंच (नट) दांतः 2pcsX 3/8-16UNC
नीचे कवर प्लेट पेंच (नट) दांतः 2pcsX 3/8-16UNC
रबर बेलो MAX व्यासः 251 मिमी
रबर के नीचे प्राकृतिक व्यास 224 मिमी
कामकाजी स्ट्रोकः अधिकतम 260 मिमी से न्यूनतम 75 मिमी
गैस छेद / हवा के प्रवेश द्वारः 1/4 एनपीटीएफ
बेलोस संख्याः20
Goodyear भाग संख्या:2B9-201/ 2B9201 / 2B9 201
गुडयर बेलोस संख्या:578-92-3-202 / 578923202 / 578 92 3 202
OEM मूल उपकरण निर्माता:
| संदर्भ | ओईएम |
| GUOMAT NO. | 2B6910 |
| Contitech | FD 200-19 310 / FD 200 19 310 / FD 20019 310 |
| गुडयर | 2B9-201 / 2B9 201 / 2B9201 |
| वृषभ | KF218-6902 |
| अनुदान | 4848 |
| हेन्ड्रिकसन | S2630 |
| R&STruck | 1027505 |
| राइडवेल | 1003586902C |
| निलंबन | 2000-42 |
| वॉटसन और चलीन | AS-0002 |
घुमावदार की संरचना हवा के वसंत
ऊपरी स्टील प्लेटःऊपरी कवर प्लेट अंदर दबाव और सील हवा असर कर रहा है
कमर की अंगूठी:विरूपण को रोकने के लिए स्थिर भागों की खाल
पेंच छेद का अर्थ:कार या उपकरण में वायु वसंत की स्थापना के रूप में तय
गैस से भरा हुआ छेद/हवा प्रवेश:inflatable हवा वसंत के लिए हवा छिद्र भरने से
लचीला धनुषःमुख्य भाग, हवा और ऊपर और नीचे लचीला गतिविधियों को लॉक कर सकते हैं
रबर बंपर (वैकल्पिक):प्लेट और बेस प्लेट टकराव पर हवा वसंत ऊपर और नीचे रोकने के लिए, आप भी नहीं कर सकते हैं चुन सकते हैं
पेंच छेद का अर्थ:कार या उपकरण में वायु वसंत की स्थापना के रूप में तय
निचली इस्पात प्लेट:निचला स्टील प्लेट अंदर दबाव और सील हवा असर कर रहा है
विवरण असेंबली आदेश संख्या
अंधा नट, 1/4 NPT W01-358-6910
अंधा नट, 1/4 एनपीटी, बंपर W01-358-6911
अंधा नट, 3/4 एनपीटी W01-358-6900
अंधा नट, 3/4 एनपीटी, बंपर W01-358-6901
काउंटरसन स्टील मोती के छल्ले,
13/4 बोल्ट, नट्स, वाशर W01-358-6923
केवल रबर के धनुष W01-358-0138
Pneumatics के लिए गणना कैसे करें, जैसे कि
• उठाया जाने वाला द्रव्यमान 2000 एम (किग्रा)
• वांछित स्ट्रोक 190 एस मिन (एमएम)
• वायु स्प्रिंग्स की संख्या 4 N
• न्यूनतम स्थापना ऊंचाई 190 H मिन (मिमी)
• न्यूनतम स्थापना व्यास 500 डी (एमएम)
• वायु दबाव 6 पी (बार)

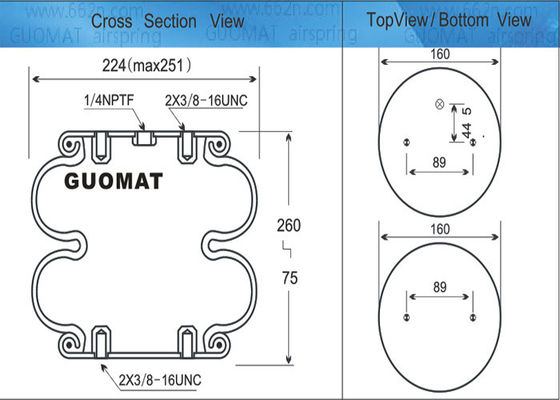

GUOMAT 2B6910 वायु स्प्रिंग का चित्र और डेटाः

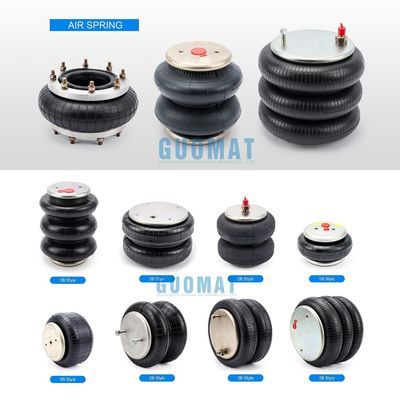

अन्य GUOMAT NO.

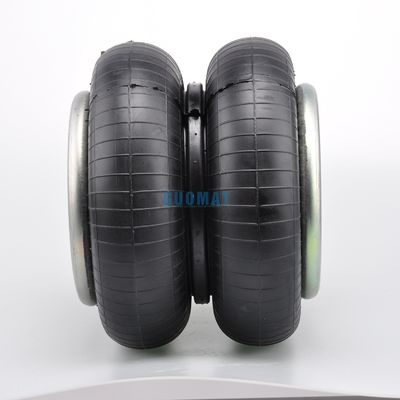

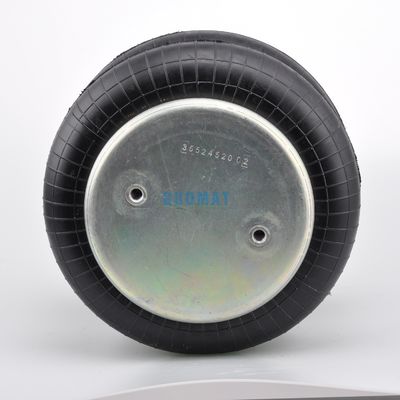

हवा के वसंत 2B6910 के विवरण चित्रः
