Place of Origin: | Guangzhou,China |
ब्रांड नाम: | GUOMAT |
प्रमाणन: | ISO/TS16949:2009 |
Model Number: | 2B6955 |
Minimum Order Quantity: | 5pcs |
---|---|
मूल्य: | USD59.9-69.9/PC |
Packaging Details: | Strong Carton Box or as Customers Requirement |
प्रसव के समय: | 3-7 कार्य दिवस |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन या अन्य |
आपूर्ति की क्षमता: | 1000 पीसी / सप्ताह |
एनडब्ल्यू: | 1.7 किग्रा | वारंटी: | एक वर्ष |
---|---|---|---|
दबाव क्षमता: | 0.2-0.8 एम पा | हवा का प्रवेश मार्ग: | 1/4 एनपीटी |
रंग: | काला | स्ट्रोक रबर बेलो: | 65 से 175 मिमी |
बम्पर ब्लॉक: | बिना | स्क्रू नट): | 3/8 |
हाई लाइट: | W01-358-6955 फायरस्टोन एयर स्प्रिंग,डबल घुमावदार फायरस्टोन एयर स्प्रिंग |

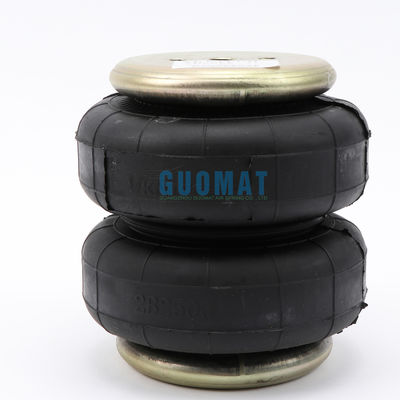

W01-358-6955 फायर स्टोन एयर स्प्रिंग सस्पेंशन एयर बैग डबल घुमावदार 3/8-16 ब्लाइंड नट्स के साथ
विवरण असेंबली आदेश संख्या
अंधा नट, 1/4 एनपीटी:
GUOMAT 2B2500
अग्नि पत्थर वायु वसंत WO1-358-6955 /
आग पत्थर हवा वसंत W01-358-6955 /
अग्नि पत्थर वायु वसंत W013586955
अंधा नट, 3/4 एनपीटी:
अग्नि पत्थर वायु वसंत WO1-358-6956 /
अग्नि पत्थर वायु वसंत W01-358-6956 /
अग्नि पत्थर वायु वसंत W013586956
केवल रबर के धनुषः
अग्नि पत्थर वायु वसंत WO1-358-0048 /
अग्नि पत्थर वायु स्प्रिंग W01-358-0048 /
अग्नि पत्थर वायु वसंत W013580048
प्लाई सोकेट सिर एल्यूमीनियम मोतीःWO1-358-6833
असेंबली वजन 3.9 पाउंड।
न्यूनतम ऊंचाई (@ 0 PSIG) 50 पाउंड तक गिरने के लिए बल।
GUOMAT 2B2500 विनिर्देश और विस्तृत तकनीकी पैरामीटर
अखरोट/अंधा अखरोट
शीर्ष कवर प्लेट स्क्रू (नट) दांतः 2 पीसी X 3/8-16
शीर्ष कवर प्लेट के पेंच केंद्र की दूरीः 44 मिमी
नीचे कवर प्लेट पेंच (नट) दांतः 2 पीसी X 3/8-16
नीचे कवर प्लेट के पेंच केंद्र दूरीः 44 मिमी
गैस छेद / हवा का प्रवेश द्वार / वायु फिटिंग
गैस छेद / हवा के इनलेटः 1/4NPT

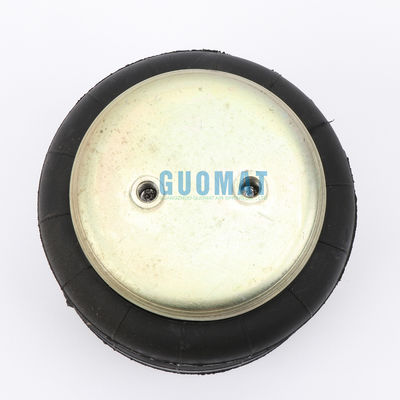

कवर प्लेट
शीर्ष कवर प्लेट का व्यास (चौड़ाई): 111 मिमी
नीचे के कवर प्लेट का व्यास (चौड़ाई): 111 मिमी
रबड़ के बेलो
रबड़ के बेलोस प्राकृतिक व्यासः 146 मिमी
रबर बेलो MAX व्यासः 165 मिमी
स्थापना स्थान व्यासः 180 मिमी
रबर बेलोस प्राकृतिक ऊंचाईः 175 मिमी
बम्पर ब्लॉक / बफर ब्लॉक
बम्पर ब्लॉक के बिना
बेल्ट हुप / बेल्ट रिंग
Girdle Hoop के साथःGirdle Hoop के एक टुकड़े
6.0 इंच पर गतिशील विशेषताएं। डिजाइन ऊंचाई (केवल एयरमाउंट आइसोलेटर डिजाइन के लिए आवश्यक है) |
||||
वॉल्यूम @ 100 PSIG = 100 in3 | प्राकृतिक आवृत्ति | |||
गेज दबाव (पीएसआईजी) | भार (पाउंड) | स्प्रिंग रेट (पाउंड/इंच) | सीपीएम | HZ |
40 | 566 | 309 | 139 | 2.32 |
60 | 871 | 432 | 132 | 2.21 |
80 | 1,194 | 565 | 129 | 2.16 |
100 | 1,524 | 681 | 126 | 2.10 |
बल तालिका
असेंबली ऊंचाई ((इ.) | वॉल्यूम@100 PSIG ((in3) | पाउंड बल | ||||
@20 पीएसआईजी | @40 PSIG | @60 पीएसआईजी | @80 PSIG | @100 पीएसआईजी | ||
7.0 | 114 | 188 | 417 | 661 | 921 | 1198 |
6.0 | 100 | 270 | 566 | 871 | 1194 | 1524 |
5.0 | 82 | 331 | 686 | 1041 | 1414 | 1786 |
4.0 | 62 | 389 | 729 | 1197 | 1612 | 2039 |
एअरस्ट्रोक एक्ट्यूएटर (एयर या हाइड्रोलिक सिलेंडर के बजाय) का उपयोग क्यों करें?
कम लागत
आम तौर पर समान शक्ति क्षमताओं के पारंपरिक वायवीय या हाइड्रोलिक सिलेंडरों की तुलना में प्रारंभिक लागत आधी या उससे कम होती है।
बड़े आकार के।
व्यापक आकार श्रेणी
एयरस्ट्रोक एक्ट्यूएटर 2.2 इंच से लेकर 37 इंच व्यास तक के आकारों में उपलब्ध हैं।
बल क्षमता 100,000 पाउंड है. 14 इंच तक के स्ट्रोक संभव हैं.
लंबे जीवन के लिए टिकाऊ
एयरस्ट्रोक एक्ट्यूएटर Firestone के समय से सिद्ध Airide स्प्रिंग्स का एक और अनुप्रयोग है
ट्रक और बस निलंबन. लंबे जीवन और स्थायित्व के लिए आवश्यक है कि
प्रतिकूल पर्यावरणीय परिस्थितियों में भारी शुल्क निलंबन का उपयोग भी महत्वपूर्ण है
मशीन डिजाइन में कारक।
