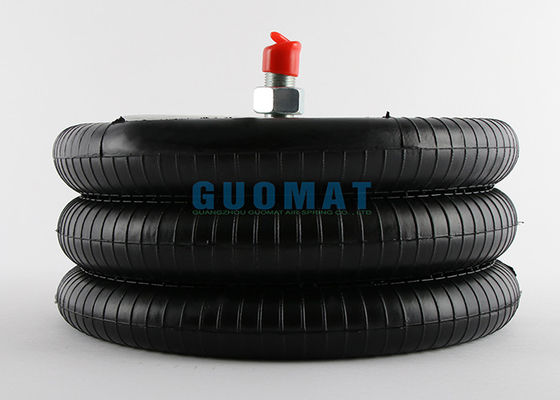

फायरस्टोन W01-358-7994 रबर एयर स्प्रिंग 3B12-328 गोइयर ट्रक सस्पेंशन एयरबैग

फायरस्टोन W01-358-7994 रबर एयर स्प्रिंग 3B12-328 गूइयर ट्रक सस्पेंशन एयरबैग

उत्पाद की जानकारी

निर्माता: फायरस्टोन

भाग संख्या: W01-358-7994

निर्माता: फायरस्टोन

भाग संख्या: W01 358 7994

निर्माता: फायरस्टोन

भाग संख्या: W013587994

निर्माता: Contitech

भाग संख्या: एफटी 330-29 546

निर्माता: Contitech

भाग संख्या: FT330-29 546

निर्माता: Contitech

भाग संख्या: FT330 29 546

निर्माता: Contitech

बेलो नंबर: 64572

निर्माता: गुडइयर

भाग संख्या: 3B12-328

निर्माता: गुडइयर

पार्ट नंबर: 3B 12-328

निर्माता: गुडइयर

भाग संख्या: 3B12 328

निर्माता: गुडइयर

भाग संख्या: 3B 12 328

निर्माता: त्रिभुज

भाग संख्या: 4546

निर्माता: त्रिभुज

भाग संख्या: 6364

वाटन एंड चालिन : AS-0019-F

यूओलिड/मेरिटर आफ्टर मार्केट: ई-एफएस7994

3B7994 ट्रिपल बेलो एयर स्प्रिंग तकनीकी डेटा

* कवर प्लेट

शीर्ष कवर प्लेट व्यास: Ø231mm

निचला कवर प्लेट व्यास: Ø231 मिमी

* कॉम्बो स्टड/बोल्ट

कॉम्बो स्टड: 1/4NPTF

कॉम्बो स्टड: 3/4-16UNF

टॉप कवर प्लेट का थ्रेडेड होल: 3/8-16UNC

बॉटम कवर प्लेट का थ्रेडेड होल: 2X3/8-16UNC

कॉम्बो स्टड और थ्रेडेड होल सेंटर टॉप वोवर प्लेट की दूरी: 140mm

बॉटम कवर के थ्रेडेड होल के बीच की दूरी: 157.5mm

* रबर बेलो

रबर बेलो मैक्स डायमीटर: 330mm MAX.OD

रबर बेलो अधिकतम ऊंचाई: 460mm

रबर Bellow न्यूनतम ऊंचाई: 160mm

वर्किंग स्ट्रोक: 330 मिमी

1. स्टड - अधिकतम शक्ति और स्थायित्व के लिए मनका प्लेट असेंबली के स्थायी भाग के रूप में निर्मित।वसंत को वाहन के निलंबन से जोड़ने के लिए उपयोग किया जाता है।

2. कॉम्बो स्टड - स्प्रिंग को सस्पेंशन पर माउंट करने और हवा के लिए एक प्रवेश द्वार प्रदान करने के दोहरे उद्देश्य को पूरा करता है।

3. ब्लाइंड नट - बीड प्लेट असेंबली का एक स्थायी हिस्सा भी।स्टड को एक वैकल्पिक माउंटिंग सिस्टम प्रदान करता है।

4. एयर फिटिंग - आमतौर पर 1/4 एनपीटी धौंकनी के लिए एक वायु प्रवेश प्रदान करता है।

5. मनका प्लेट - अधिक टिकाऊ डिजाइन और अधिकतम गुणवत्ता नियंत्रण के लिए कारखाने में धौंकनी पर समेटा हुआ।शिपमेंट से पहले 100% लीकप्रूफ परीक्षण की अनुमति देता है।

6. धौंकनी - 'एयर बैग' में सामग्री की चार परत शामिल होती हैं: एक आंतरिक परत, दो परत रस्सी-प्रबलित कपड़े, और एक बाहरी आवरण।

7. बम्पर - एक ठोस रबर या इंजीनियर प्लास्टिक उपकरण जिसे वसंत में हवा के दबाव के अचानक नुकसान की स्थिति में वाहन या निलंबन को महत्वपूर्ण क्षति से बचाने के लिए डिज़ाइन किया गया है।

8. पिस्टन - वायु वसंत के लिए कम बढ़ते व्यवस्था प्रदान करता है।बदलते दबाव भार के तहत वसंत की विशेषताओं को नियंत्रित करता है।

9. पिस्टन बोल्ट - पिस्टन को धौंकनी से जोड़ता है।कभी-कभी वसंत को वाहन निलंबन से जोड़ने के साधन के रूप में विस्तारित किया जाता है।

10. गर्डल हूप - घुमावदार प्रकार के स्प्रिंग्स में पार्श्व स्थिरता प्रदान करने के लिए धौंकनी में ढाला गया एक तार-घाव वाला छल्ला।

तीन जटिल एयर स्प्रिंग

उत्पाद छवियां
