उत्पत्ति के प्लेस: | ग्वांगडोंग, चीन |
ब्रांड नाम: | GUOMAT |
प्रमाणन: | ISO/TS16949:2009 |
मॉडल संख्या: | 220-10 |
न्यूनतम आदेश मात्रा: | 6 पीसी |
---|---|
मूल्य: | $59.9-69.9/pc |
पैकेजिंग विवरण: | मजबूत गत्ते का डिब्बा बॉक्स या ग्राहकों की जरूरत के रूप में |
प्रसव के समय: | 2-8 कार्य दिवस |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 1000PCS/सप्ताह |
प्रोडक्ट का नाम: | डबल कनवल्यूटेड एयर सस्पेंशन स्प्रिंग | वसंत सामग्री: | रबड़ + स्टील |
---|---|---|---|
गारंटी: | 1 वर्ष | वसंत प्रकार: | वातित प्रकार |
रबर मैक्स दीया।: | 250 मिमी | प्लेट दीया।: | 161mm |
पैकिंग आकार: | 24*24*24cm | गैस होल प्रकार: | 1/4 एनपीटीएफ, जी 3/4 |
हाई लाइट: | 161 मिमी दीया। इंडस्ट्रियल एयर स्प्रिंग,इंडस्ट्रियल एयर स्प्रिंग सिंगल कनवल्यूटेड,कॉन्टिटेक एफएस 200-10 इंडस्ट्रियल एयर स्प्रिंग |

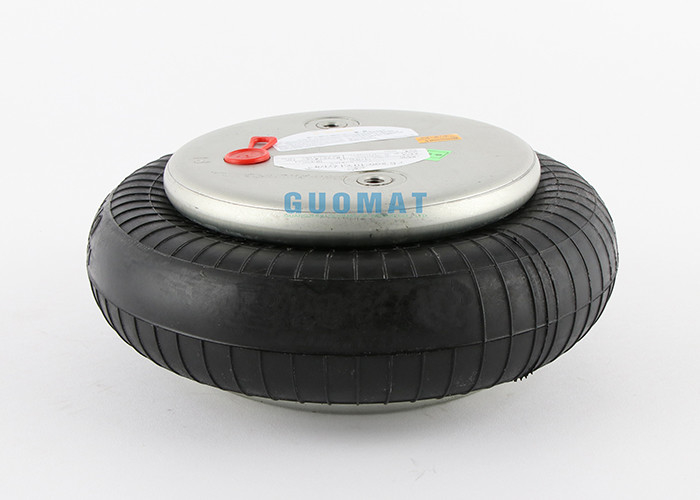

Contitech FS 200-10 CI कॉन्टिनेंटल बेलोज़ स्टाइल, इंडस्ट्रियल सिंगल कनवॉल्यूटेड एयर स्प्रिंग
उत्पाद विनिर्देश
FS 200-10 CI G1 / 4 G3 / 4 OS, बोलो स्टाइप इंडस्ट्रियल एयर स्प्रिंग, सिंगल कनवॉल्यूटेड, 200cm वर्ग प्रभावी Aiea, 89 मिमी मैक्स स्ट्रोक, क्रिम्प्ड बीड प्लेट, फीमेल माउंटिंग थ्रेड्स
एफएस 200-10 एयर स्प्रिंग तकनीकी डाटा
एफएस 200-10 कवर प्लेट डेटा
शीर्ष कवर प्लेट व्यास: 161 मिमी
थ्रेडेड होल दूरी के बीच: 89 मिमी
थ्रेडेड होल और एयर होल दूरी के बीच: 38.1 / 44.5 मिमी
निचला कवर प्लेट व्यास: 161 मिमी
एफएस 200-10 ब्लाइंड नट
शीर्ष कवर प्लेट पर पेंच (पागल): 2XM8
नीचे कवर प्लेट पर पेंच (पागल): 2XM8
पेंच (पागल) एम 8 गहराई: 15 मिमी
M8=25Nm
एफएस 200-10 रबड़ की धौंकनी
रबर धौंकनी मैक्स व्यास: 250 मिमी
एफएस 200-10वर्किंग स्ट्रोक
वर्किंग स्ट्रोक: 51 मिमी ~ 140 मिमी
अधिकतम ऊंचाई: 140 मिमी
न्यूनतम ऊंचाई: 51 मिमी
संपीड़ित ऊंचाई: 89 मिमी
एफएस 200-10 एयर इनलेट / गैस होल
एयर इनलेट / गैस होल: जी 1/4 जी 3/4
जी 1/4=25 एनएम
जी 3/4=25 एनएम
आदेश सूचना
ना। | टाइप | आदेश संख्या। |
1 | रबर बलो | --- |
2 |
शीर्ष प्लेट और G3 / 4 एयर इनलेट के साथ इनलेट पोर्ट विलक्षणता 38.1mm . है |
--- |
3 |
शीर्ष प्लेट और G1 / 4 एयर इनलेट के साथ इनलेट पोर्ट सनकीपन 44.5 मिमी . है |
--- |
4 | शीर्ष प्लेट, बफर ब्लॉक और G1 / 4 इनपुट के साथ हवाई अड्डा,इनलेट पोर्ट सनकीपन 44.5 मिमी . है |
--- |
5 | स्टेनलेस स्टील प्लेट के साथ, G3 / 4 हवा का सेवन मुँह,इनलेट पोर्ट विलक्षणता 38.1mm . है |
--- |
तकनीकी मापदंड
न्यूनतम दबाव: 0 बार
न्यूनतम ऊंचाई के लिए बहाली बल:≤ 200 एन
कुल वजन (कवर प्लेट सहित):2.3 किग्रा
कंपन अलगाव अनुप्रयोग - गतिशील eigenvalues
डिजाइन ऊंचाई एच: 110 मिमी अनुशंसित, 90 मिमी न्यूनतम
दबाव पी [बार] | 3 | 4 | 5 | 6 | 7 | 8 | वॉल्यूम वी [एल] |
बल (लोड) एफ [केएन] | 5.5 | 7.5 | 9.6 | 11.9 | 14.0 | 15.7 | 2.7 |
वसंत कठोरता [एन / सेमी] | 1500 | 2050 | 2600 | 3150 | 3700 | 4250 | 2.7 |
प्राकृतिक आवृत्ति [हर्ट्ज] | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.7 |
वायवीय अनुप्रयोग - स्थिर eigenvalues
फोर्स एफ [केएन]
दबाव पी (बार) | 3 | 4 | 5 | 6 | 7 | 8 | वॉल्यूम वी I] | |
ऊंचाई एच (मिमी) | 120 | 4.5 | 6.2 | 8.2 | 10.4 | 12.1 | 13.8 | 2.8 |
110 | 5.5 | 7.5 | 9.6 | 11.9 | 14.0 | 15.7 | 2.6 | |
100 | 6.3 | 8.6 | 11.0 | 13.4 | 15.5 | 17.5 | 2.4 | |
90 | 7.0 | 9.4 | 12.1 | 14.6 | 17.0 | 19.2 | 2.2 | |
80 | 7.6 | 10.2 | 13 | 15.7 | 18.2 | 20.6 | 1.9 | |
70 | 8.1 | 10.9 | 13.6 | 16.5 | 19.3 | 21.9 | 1.6 | |
60 | 8.5 | 11.3 | 14.2 | 17.1 | 20.1 | 23.0 | 1.3 |
Contitech रबर एयर स्प्रिंग का परिचय
रबर एयर स्प्रिंग का व्यापक रूप से पेपरमेकिंग उपकरण, चमड़े की मशीनरी, वाइब्रेटिंग टेबल, कपड़ा उपकरण, खनन, मशीनरी और अन्य उद्योगों में उपयोग किया जाता है।औद्योगिक उपकरणों में उपयोग किए जाने वाले रबर एयर स्प्रिंग को उनके रबर बॉडी की परतों की संख्या के अनुसार मोटे तौर पर सिंगल-लेयर, डबल-लेयर और थ्री-लेयर एयर स्प्रिंग्स में विभाजित किया जाता है।
जब रबर एयरबैग काम करता है, तो एक संपीड़ित वायु स्तंभ बनाने के लिए आंतरिक गुहा को संपीड़ित हवा से भर दिया जाता है।कंपन भार में वृद्धि के साथ, वसंत की ऊंचाई कम हो जाती है, आंतरिक गुहा की मात्रा कम हो जाती है, वसंत की कठोरता बढ़ जाती है, और आंतरिक गुहा वायु स्तंभ का प्रभावी असर क्षेत्र बढ़ जाता है, और वसंत की असर क्षमता बढ़ जाती है। इस समय बढ़ता है।जब कंपन भार कम हो जाता है, वसंत की ऊंचाई बढ़ जाती है, आंतरिक गुहा की मात्रा बढ़ जाती है, वसंत की कठोरता कम हो जाती है, आंतरिक गुहा वायु स्तंभ का प्रभावी असर क्षेत्र कम हो जाता है, और वसंत की असर क्षमता कम हो जाती है।इस तरह, हवा वसंत के प्रभावी स्ट्रोक के भीतर, ऊंचाई, आंतरिक गुहा मात्रा, और हवा वसंत की असर क्षमता में कंपन भार में वृद्धि और कमी के साथ चिकनी और लचीला संचरण होता है, और उच्च दक्षता नियंत्रण होता है आयाम और कंपन भार होता है।वसंत की कठोरता और असर क्षमता को मुद्रास्फीति की मात्रा को बढ़ाकर या घटाकर भी समायोजित किया जा सकता है, और स्वचालित समायोजन प्राप्त करने के लिए एक सहायक वायु कक्ष भी संलग्न किया जा सकता है।
उत्पाद का चित्र
