| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | GUOMAT |
| प्रमाणन: | ISO/TS16949:2009 |
| मॉडल संख्या: | 3H580384 |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | मजबूत गत्ते का डिब्बा बॉक्स या ग्राहकों की जरूरत के रूप में |
| प्रसव के समय: | 2-8 कार्य दिवस |
| भुगतान शर्तें: | टी / टी, वेस्टर्न यूनियन, पेपैल या अन्य |
| आपूर्ति की क्षमता: | 1000pcs / सप्ताह |
| सामग्री: | एल्यूमीनियम मिश्र धातु और रबर | फायरस्टोन: | W01-358-7306 |
|---|---|---|---|
| गारंटी: | 12 महीने | कुल भार: | 19.5 के.जी. |
| अन्य नाम: | उद्योग एयर स्प्रिंग आइसोलेटर | दबाव की क्षमता: | 0.2-0.8 एम पा |
| कुल भार: | 20.5 KG है | निकला हुआ किनारा अंगूठी: | के साथ या बिना |
| कनेक्शन विधि: | निकला हुआ किनारा कनेक्शन | निकला हुआ किनारा अंगूठी का आकार: | 638 मिमी |
| बोल्ट सर्किट डीआईए: | 596 मि.मी. | ||
| हाई लाइट: | औद्योगिक वायु वसंत पेंच छेद,W01-358-7306,638 मिमी औद्योगिक वायु वसंत पेंच छेद |
||

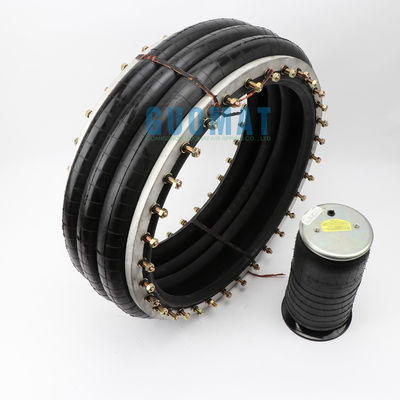

W01-358-7306 फायरस्टोन औद्योगिक एयर स्प्रिंग्स इंच पेंच दो प्लाई उच्च शक्ति बेलौस शैली 321
इंडस्ट्रियल ट्रिपल कन्फ्यूज्ड एयर स्प्रिंग विनिर्देशों
विवरण विधानसभा
विवरण
असेंबली ऑर्डर नं।
शैली 321
काटने का निशानवाला गर्दन एल्यूमीनियम मनके (असमान रिक्ति) 17/8 बी, एन, डब्ल्यू
फायरस्टोन धौंकनी संख्या:321
फायरस्टोन पार्ट्स संख्या: W01-358-7306
फायरस्टोन पार्ट्स संख्या: W01 358 7306
फायरस्टोन पार्ट्स संख्या: W013587306
W01-358-7306 फायरस्टोन के आकारवसंत की हवा:
| उत्पादक हिस्सा करमार्क |
W01-358-7306, W013587306, W01 358 7306 WO1-358-7306, WO13587306 WO1 358 7306 |
मनका अंगूठी प्रकार | 4 |
| अधिकतम व्यास @ 7 बार (मिमी) | 709 | मंद # C (बोल्ट सर्कल व्यास मिमी) | 597 |
| अधिकतम ऊंचाई (मिमी) | 114 | # बोल्ट (प्रत्येक रिंग) | 32 |
| अधिकतम स्ट्रोक (मिमी) | 361 | डिजाइन ऊंचाई (मिमी) | 381 |
| न्यूनतम उपयोग करने योग्य ऊँचाई (मिमी) | 475 | 3 बार (kN) | 78.5 |
| 25 मिमी (kN) | 174.6 | 5 बार (kN) | 132.9 |
| मैक्स स्ट्रोक का 50% (kN) | 150 | 7 बार (kN) | 187.9 |
| अधिकतम स्ट्रोक (kN) | 106.5 | प्राकृतिक आवृत्ति (@ 5 बार) (fn (Hz) | 1.2 |
| लागू करने योग्य तकनीकग्राम? | 113 | 7 हर्ट्ज | 97 |
| सामग्री | 2-प्लाई, हाई स्ट्रेंथ कॉर्ड | 13 हर्ट्ज | 99.3 |
| 25 हर्ट्ज | 99.8 |
W01-358-7306 फायरस्टोन का डेटा वसंत की हवा:
|
विधानसभा ऊंचाई (मिमी)
|
440 | 400 | 360 | 320 | 280 | 240 | 200 | 160 | |
| वॉल्यूम @ 7 बार (घन सेमी) | 135,784 | 125,615 | 114,722 | 102,796 | 90,465 | 77,839 | 64,589 | 50,778 | |
| EFF क्षेत्र @ 7 बार (सेमी वर्ग) | 2394 | 2596 | 2757 | 2897 | 3026 | 3151 | 3277 | 3407 | |
|
kN बल
|
@ 3 बार
|
67.39 | 74.50 | 80.12 | 84.65 | 88.33 | 91.63 | 95.16 | 99.35 |
|
@ ४ बार
|
92.19 | 101.14 | 108.37 | 114.48 | 119.71 | 124.49 | 129.35 | 134.85 | |
|
@ ५ बार
|
116.52 | 127.36 | 136.16 | 143.61 | 150.09 | 156.08 | 162.19 | 168.98 | |
|
@ 6 बार
|
143.26 | 155.70 | 165.72 | 174.35 | 182.12 | 189.54 | 197.05 | 204.99 | |
|
@ 7BAR
|
167.54 | 181.66 | 192.94 | 202.76 | 211.80 | 220.56 | 229.36 | 238.43 |
W01-358-7306 फायरस्टोन के डेटा 2 वसंत की हवा:
| 380 मिमी डिजाइन ऊँचाई पर डायनामिक अभिलक्षण (केवल एयरमाउंट आइसोलेटर डिज़ाइन के लिए आवश्यक) | |||
|
नाप दबाव (बार) |
लोड (KN) | स्प्रिंग रेट (kN / m) | प्राकृतिक आवृत्ति Hz |
| 3 | 77.48 | 465 | 1.22 |
| 4 | 104.95 | 592 | 1.18 |
| 5 | 132.00 | 716 | 1.16 |
| 6 | 160.98 | 839 | 1.14 |
| 7 | 187.60 | 954 | 1.12 |
विस्तार W01-358-7306 Firestone के 1 गड्ढे वसंत की हवा:
विस्तार W01-358-7306 Firestone के 2 गड्ढे वसंत की हवा:
