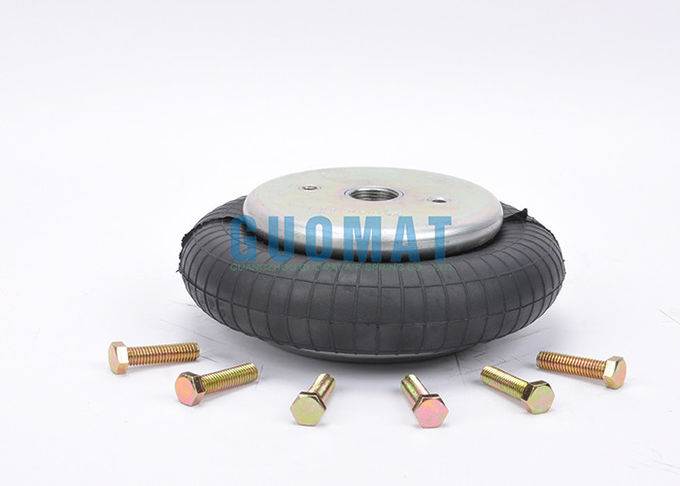

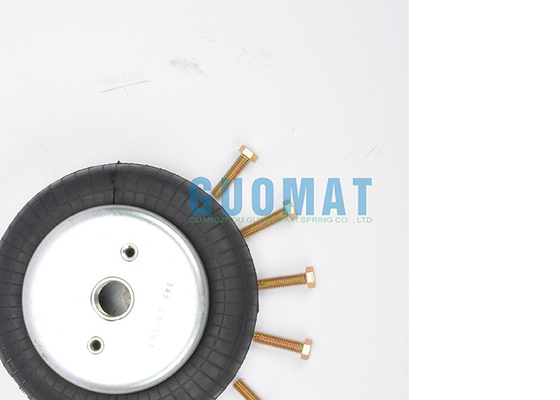

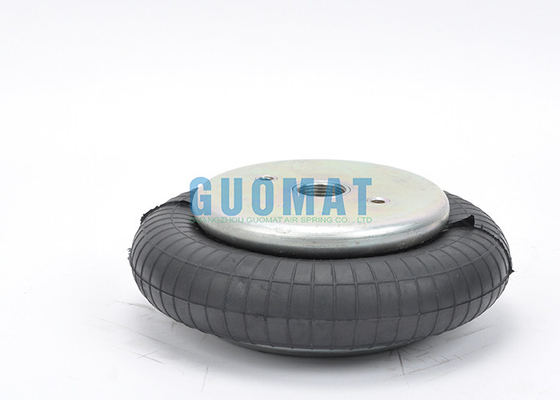

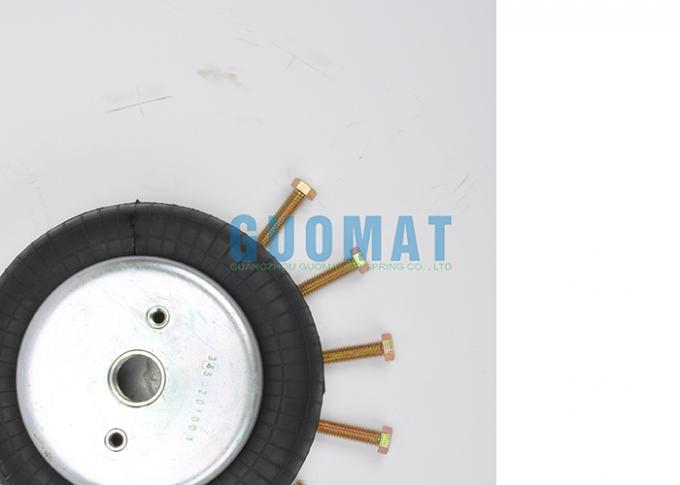

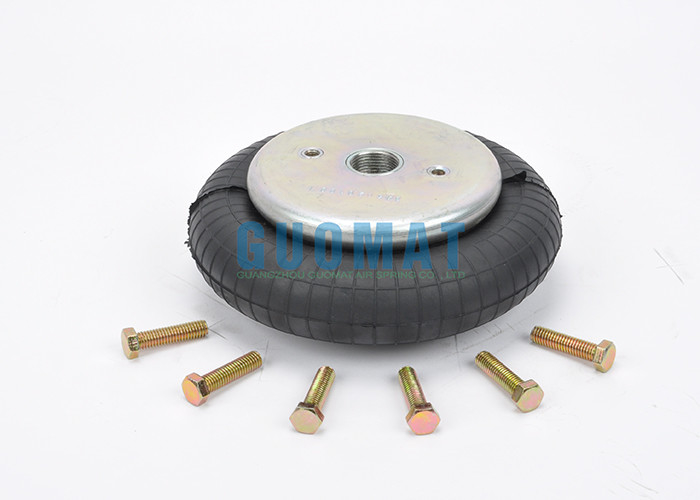

W01-M58-6175 इंडस्ट्रियल एयर बैग्स किट स्टाइल 117 हाई स्ट्रेंथ कॉन स्टिज़न आइसोलेशन उपकरण

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	GUOMAT
प्रमाणन:	ISO/TS16949:2009
मॉडल संख्या:	1B1209S

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	बातचीत योग्य
मूल्य:	विनिमय योग्य
पैकेजिंग विवरण:	मजबूत गत्ते का डिब्बा बॉक्स या ग्राहकों की जरूरत के रूप में
प्रसव के समय:	2-8 कार्य दिवस
भुगतान शर्तें:	टी / टी, वेस्टर्न यूनियन, पेपैल या दूसरों
आपूर्ति की क्षमता:	1000pcs/सप्ताह

संपर्क करें

विस्तृत उत्पाद विवरण

सामग्री:	रबर स्टील	FIRESTONE:	W01-M58-6175
गारंटी:	12 महीने	वजन:	1.6 किलो
अन्य नाम:	एयर बैग किट	दबाव की क्षमता:	0.2-0.8 एम पा
पेंच:	2XM8x1.25	वायु प्रवेश द्वार:	3/4
प्रमुखता देना:	सजाया हवा वसंत , हवा सहायक स्प्रिंग्स

W01-M58-6175 औद्योगिक वायु बैग किट शैली 117 उच्च शक्ति Con- संरचना अलगाव उपकरण

1B120-9S के तकनीकी पैरामीटर

❶ अखरोट / ब्लाइंड नट
शीर्ष कवर प्लेट स्क्रू (नट) टूथ: 2 मोहरे X88x1.25
शीर्ष कवर प्लेट की पेंच केंद्र दूरी: 70 मिमी
निचला कवर प्लेट स्क्रू (नट) टूथ: 2 मोहरे X88x1.25
निचला कवर प्लेट की पेंच केंद्र दूरी: 70 मिमी
/ गैस छेद / वायु प्रवेश / वायु फिटिंग
गैस होल / एयर इनलेट: जी 3/4
❸ कवर प्लेट
शीर्ष कवर प्लेट व्यास (चौड़ाई): 135 मिमी
निचला कवर प्लेट व्यास (चौड़ाई): 135 मिमी
Ows रबर बेलौस
रबर बेलोज़ मैक्स डायमीटर: 215 मिमी
कार्य स्ट्रोक: न्यूनतम 50 से अधिकतम 115 एमएम
❺ बम्पर ब्लॉक / बफर ब्लॉक
बम्पर ब्लॉक के बिना
। गर्डल हूप / गर्डल रिंग
गर्डल हूप के साथ: गर्डल हूप का कोई टुकड़ा नहीं

विधानसभा वजन: 2.0 किग्रा
मिन। दबाव - ० साई
मिनट के लिए बल लौटें। ऊंचाई - <45LBF / 200N
कुल वजन - 4.4LB
मिन। डिजाइन ऊँचाई - 1.97 इंच / 50 मिमी
Inst.Space आवश्यक - 9.06 इंच / 230 मिमी
मैक्स। स्ट्रोक - 3.34 इंच / 85 मिमी

GUOMAT: 1B1209S

OEM मूल उपकरण निर्माता:

स्टाइल 117 हाई स्ट्रेंथ कॉन-स्ट्रक्चर
ब्लाइंड नट, 1/4 बीएसपी: W01-M58-6176, W01 M58 6176, W01M586176
ब्लाइंड नट, 3/4 बीएसपी: W01-M58-6175, W01 M58 6175, W01M868675
काउंटर्सक स्टील बीड के छल्ले
40 मिमी बोल्ट, नट और वाशर: बीईई ओएल नोट देखें

AIR INLET 3/4 एनपीटी:
फायरस्टोन: W01-M58-6165, W01M586165, W01 M58 6165
कॉन्टिटेक :: FS 120-9, FS120-9; FS1209
डनलप (FR): 8''x1 S08101
बॉश: 822419003
फेस्टो: EB-215-80
नॉरग्रेन: पीएम / 31081 (8x1)
वेफार्म: WBE 300-E1
एयरटेक: 140293
एयरटेक: 111003 / 1B-190FB:
मेगाटेक: 1S120-9 3/4 M8

AIR INLET 1/4 एनपीटी:
फायरस्टोन: W01-M58-6166
कोंटेकैट: एफएस 120-9
डनलप (FR): 8''x1 S08100
बॉश: 822419008
वेफार्म: WBE 300-E2

PNEUMATIC आवेदन - स्टेटिक वर्णक्रमीय मूल्य

बल F [lbf]
दबाव पी [साई]	40	60	80	100	वॉल्यूम। वी [in.³]
H 4.50 in./114.3MM	728	1130	1570	1970	110
H 4.00 in./101.6MM	905	1400	1940	2390	100
एच। 3.50 in./88.9MM	1050	1610	2240	2740	90
H 3.00 in./76.2MM	1170	1770	2450	3020	75
एच। 2.50 in./63.5MM	1270	1900	2630	3260	57

कंपन अलगाव - डायनामिक वर्णक्रम

दबाव पी [साई]	40	60	80	100	120	वॉल्यूम। वी [in.³]
बल (भार) F [lbf]	801	1,240	1700	2,130	2530	110
स्प्रिंग दर c [lbf / in]	709	949	1,190	1,430	1670	110
प्राकृतिक आवृत्ति f0 [हर्ट्ज]	2.9	2.8	2.7	2.6	2.6	110
डिजाइन ऊंचाई एच: अनुशंसित 4.33 इंच, न्यूनतम 3.54 इंच
