| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | GUOMAT |
| प्रमाणन: | ISO/TS16949:2009 |
| मॉडल संख्या: | 2B6710 |
| न्यूनतम आदेश मात्रा: | 1PC |
|---|---|
| पैकेजिंग विवरण: | मजबूत गत्ते का डिब्बा बॉक्स या ग्राहकों की जरूरत के रूप में |
| प्रसव के समय: | 2-8 कार्य दिवस |
| भुगतान शर्तें: | टी / टी, वेस्टर्न यूनियन, पेपैल या दूसरों |
| आपूर्ति की क्षमता: | 1000pcs/सप्ताह |
| सामग्री: | स्टील और रबर | फायरस्टोन: | W01-358-6910 |
|---|---|---|---|
| गारंटी: | 12 महीने | वज़न: | 3.0 किग्रा |
| अन्य नाम: | एयर एक्ट्यूएटर्स रबर बैग | दबाव क्षमता: | 0.2-0.8 एम पा |
| वायु प्रवेश द्वार: | 1/4एनपीटीएफ | पेंच: | एम8 |
| हाई लाइट: | एयर हेल्पर स्प्रिंग्स,एयर सस्पेंशन पार्ट्स |
||

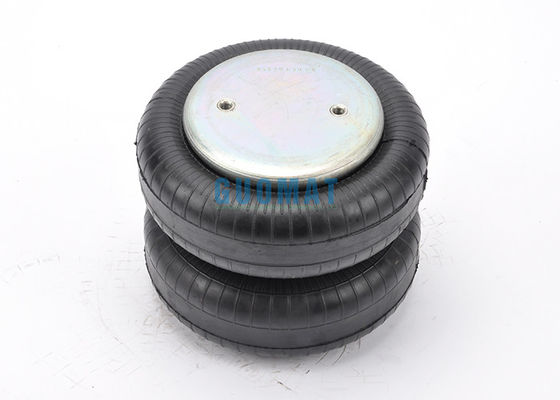

फायरस्टोन W01-M58-6910 एयर स्प्रिंग एयर बैग एयर सस्पेंशन गुडइयर 2B9-220 . का संदर्भ लें
OEM मूल उपकरण निर्माता:
| बोले नंबर | पूर्ण संख्या |
| CONTITECH एफडी 20019 एस / 895 एन | फायरस्टोन : W01-358-6910 |
| फायरस्टोन फ्लेक्स 20 | कॉन्टिटेक: एफडी 200-19 320 |
| फायरस्टोन W01-358-0138 | गुडइयर : 2बी9-200/202/216 |
| 095-0009 | हेंड्रिकसन: S8768/458433 |
| गुडइयर 2बी 9-200 | : 578423202 |
| 578923202 | त्रिभुज: 6325/4320 |
| फीनिक्स 2B 12R | डेटन : 3546910 |
| पिरेली टी20 86600 | लेलैंड: एससी2011 |
| विमान 114001 | नेविस्टार : 554783C1 |
| दीना: ए812719/एजेड812719 | |
| सैफ हॉलैंड : 57006910 | |
| ट्रेलर डी: 133128 | |
| ब्रेक और व्हील : M3501 | |
| राइडवेल : 1003586910C | |
| तुथिल : 1371 | |
| वाटसन और चलिन: AS-0001/AS-0156G |
W01-358-6910 और 2B9-200 . के विनिर्देश और तकनीकी डेटा
फायरस्टोन भाग संख्या: W01-358-6910 / W013586910 / W01 358 6910
कॉर्सपास धौंकनी की संख्या: 20
गुडइयर भाग संख्या: 2B9-220 / 2B9220 / 2B9 220
गुडइयर बेलोज़ नंबर: 578-92-3-202 / 578923202/578 92 3 202
ग्रिड की संख्या: 1371
हेंड्रिकसन ट्रेलर नंबर: S-8768
हेंड्रिकसन ट्रक नंबर: 45843-3
राइडवेल नंबर: 1003586910C
त्रिभुज भाग संख्या: 4320
त्रिभुज धौंकनी संख्या: 6325
वाटसन्स चालिन#:एएस-0001
संपीड़ित ऊंचाई: 3.12
छतों की संख्या: 3079
शीर्ष कवर व्यास: 6.31 इंच / 160 मिमी
नीचे पिस्टन की संख्या: 3090
निचला कवर व्यास: 6.31 इंच / 160 मिमी
पेंच केंद्र दूरी: 89 मिमी
नट के बीच की दूरी 44.5 मिमी . है
शीर्ष कवर पेंच (अखरोट) दांत: 2pcsX M8-16UNC
निचला कवर पेंच (अखरोट) दांत: 2pcsX M816UNC
रबड़ की धौंकनी मैक्स व्यास: 251 मिमी
रबड़ की धौंकनी प्राकृतिक व्यास 224 मिमी
वर्किंग स्ट्रोक: 260 मिमी से मिन 75 मिमी . तक
वेंट / एयर इनलेट: 1/4 एनपीटी
न्यूमेटिक्स के लिए गणना कैसे करें, जैसे कि
• भार उठाने के लिए 2000 मीटर (किलोग्राम)
वांछित स्ट्रोक 190 एस मिन (मिमी)
• एयर स्प्रिंग्स की संख्या 4 एन
• न्यूनतम स्थापना ऊंचाई 190 एच न्यूनतम (मिमी)
• न्यूनतम स्थापना व्यास 500 डी (मिमी)
• वायुदाब 6 पी (बार)
|
कंपन अलगाव - गतिशील विशेषता मान |
|||||||
|
दबाव पी [बार] |
3 |
4 |
5 |
6 |
7 |
8 |
वॉल्यूम।वी [एल] |
|
बल (लोड) [केएन] |
5.2 |
7.1 |
9 |
10.7 |
12.4 |
14.5 |
|
|
वसंत दर [एन / मिमी] |
79.5 |
103 |
126.5 |
150 |
173.5 |
197 |
5.9 |
|
प्राकृतिक आवृत्ति [हर्ट्ज] |
2.0 |
1.9 |
1.9 |
1.9 |
1.9 |
1.9 |
|
|
वायवीय अनुप्रयोग - स्थिर विशेषता मान |
||||||||
|
दबाव पी [बार] |
3 |
4 |
5 |
6 |
7 |
8 |
वॉल्यूम।वी [एल] |
|
|
ऊंचाई एच [मिमी] |
230 |
4.21 |
5.7 |
7.2 |
8.73 |
10.3 |
12 |
6.4 |
|
200 |
5.8 |
7.78 |
9.74 |
11.7 |
13.8 |
15.9 |
5.7 |
|
|
170 |
6.96 |
9.3 |
11.7 |
14.1 |
16.5 |
19 |
5 |
|
|
140 |
7.86 |
10.5 |
13.2 |
15.8 |
18.5 |
21.3 |
4.1 |
|
|
110 |
8.52 |
11.4 |
14.2 |
17.1 |
19.9 |
22.9 |
3.4 |
|
|
80 |
9.07 |
12 |
15 |
18 |
21 |
24.1 |
2.5 |
|
| स्टाइल क्रमांक | डिजाइन ऊंचाई | लोड (डिजाइन ऊंचाई पर): | प्राकृतिक आवृत्ति | जबरन आवृत्ति पर अलगाव का% | ||||
| ••40 पीएसआईजी (पाउंड) | 60 पीएसआईजी (पाउंड) | 80 पीएसआईजी (पाउंड) | (@ 80 पीएसआईजी) एफएन(सीपीएम) | 400 सीपीएम% | 800 सीपीएम% | 1500 सीपीएम% | ||
| दोहरा संकल्प | ||||||||
| 268 | 5.5 | 515 | 787 | 1,062 | 145 | 84.9 | 96.6 | 99.1 |
| 267-1.5 | 6.0 | 566 | 871 | 1,194 | 129 | 87.6 | 97.2 | 99.2 |
| 224 | 6.5 | 730 | 1,130 | 1,530 | 126 | 89.0 | 97.5 | 99.3 |
| 26 | 8.0 | 590 | 980 | 1,360 | 123 | 89.6 | 87.6 | 99.3 |
| 274 | 8.5 | 990 | 1,540 | 2,130 | 116 | 90.7 | 97.8 | 99.4 |
| 20-2 | 10.0 | 1,184 | 1,848 | 2,531 | 97 | 93.7 | 98.5 | 99.5 |
| 22 | 9.5 | 2,060 | 3,170 | 4,280 | 106 | 92.4 | 98.2 | 99.5 |
| 22-1.5 | 10.5 | 1,930 | 3,030 | 4,130 | 106 | 92.4 | 98.2 | 99.5 |
| 21 | 9.5 | 3,030 | 4,750 | 6,540 | 105 | 92.6 | 98.3 | 99.5 |
| 21-2 | 10.5 | 3,460 | 5,350 | 7,280 | 95 | 94.1 | 98.6 | 99 6 |
| 233-2 | 11.25 | 3,413 | 5,631 | 7,691 | 89 | 95.0 | 98.8 | 99.7 |
